满足2024年7月1日实施的EMC电磁兼容新国标GB 17625.1-2022谐波测试系统方案：

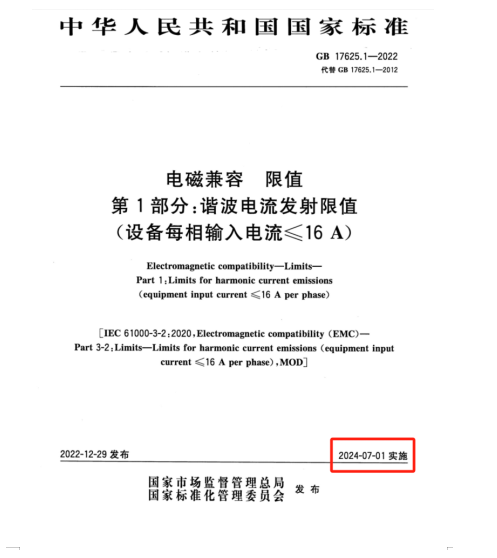

GB 17625.1-2022《电磁兼容限值第1部分：谐波电流发射限值（设备每相输入电流≤16A）》是2022年12月29日发布的国家标准，将于今年2024年7月1日实施。

新国标代替GB17625.1-2012《电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A）》，本次GB17625.1的修订，重点考虑了照明设备的技术发展，明确了额定功率≥5W的照明设备都要进行谐波测试，增加了5W的阈值，低于该阈值的所有照明设备不规定发射限值。新增和更改了负载端数字传输照明控制设备、真空吸尘器、洗衣机、电磁炉、电弧焊设备、高压清洁器、冰箱和冰柜、外部电源的试验条件，规定了部分奇次谐波电流计算规范，从而提高了GB17625.1的适用性，更好地满足市场的需求。与GB17625.1-2012相比，除结构调整和编辑性改动外，主要技术变化如下：

满足2024年7月1日实施的EMC电磁兼容新国标GB 17625.1-2022谐波测试系统方案

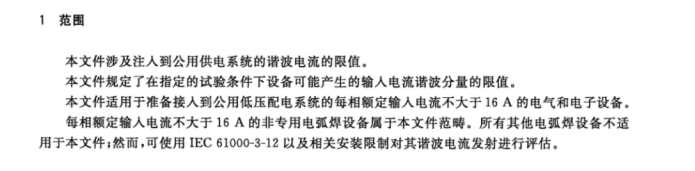

a）为了与 GB/T 17625.8保持一致，适用范围有变化，“每相输入电流不大于16A”更改为“每相额定输入电流不大于16A”(见第1章，2012年版的第1章)；

b）增加了“集成式灯”“变速驱动器”等术语和定义，简化并解释了“照明设备”的术语（见第3章）；

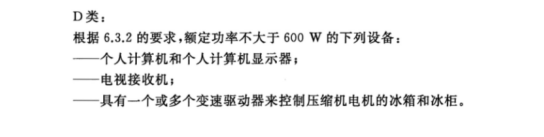

c）将带有变速驱动器的冰箱和冰柜划分为D类（见5.1）；

d）增加了对 A类的舞台灯光和摄影场所专用灯具的分类（见5.2）；

e）增加了对应急照明设备分类的解释（见5.2）；

f）增加了外部供电的分类说明（见5.3）；

g）增加了多功能设备的要求（见6.5）；

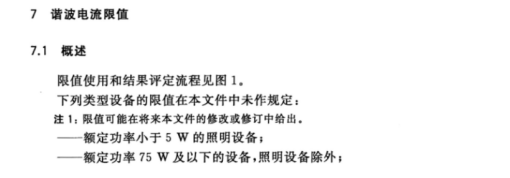

h）增加了5W的阈值，低于该阈值的所有照明设备不规定发射限值（见7.1）；

i）更改了针对调光器（非白炽灯时）的要求（见7.1，2012年版的第7章）；

j）增加了对带有一个控制?？榈挠泄κ淙斯β省?W的照明设备规定的解释（见7.4.1）；

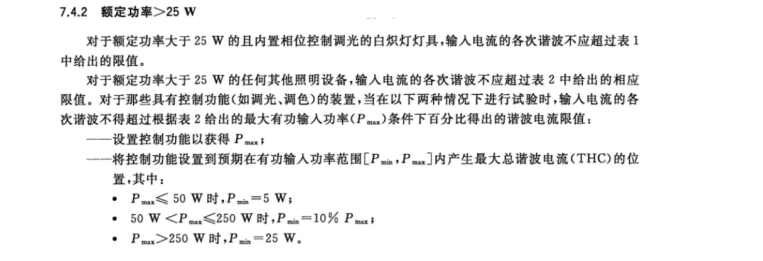

k）增加了不同额定功率情况下的C类设备限值要求（见7.4.2 额定功率＞25W和7.4.3 5W≤额定功率≤25W）

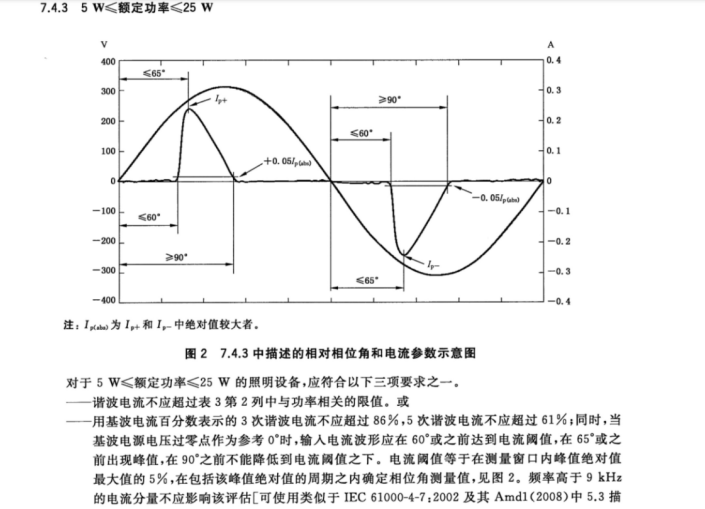

l）更改了额定功率≤25 W的照明设备的发射限值要求（见 7.4.3 5W≤额定功率≤25W，2012年版的7.3）；

m）增加了本文件符合性的说明（见第8章）；

n）对测量设备的要求调整到附录A中（见附录A，2012年版的附录B）；

o）更改了电视接收机的试验条件（见B.2，2012年版的C.2）；

p）更改了照明设备的试验条件（见B.5和B.6，2012年版的C.5和C.6）；

q）删除了使用基准灯和基准镇流器进行照明设备的试验（见2012年版的C5.3和C.5.4）；

r）增加了负载端数字传输照明控制设备的试验条件（见B.5.5）;

s）更改了真空吸尘器的试验条件（见B.7，2012年版的C.7）；

t）更改了洗衣机的试验条件（见B.8，2012年版的C.8）；

u）更改了电磁炉的试验条件，同时考虑了其他类型的烹饪用具（见B.11，2012年版的C.11）；

v）更改了电弧焊设备的试验条件（见B.14，2012年版的C.14）；

w）增加了高压清洁器的试验条件（见B.15）；

x）增加了冰箱和冰柜的试验条件（见B.16）；

y）增加了外部电源的试验条件（见B.17）；

z）增加了部分奇次谐波电流计算的规范性附录（见附录C）。

德国高美测仪EMC谐波闪烁测试系统持续支持现有的和即将推出的标准：

? IEC/EN 61000-4-7：实验和测量技术-供电系统及其所连接设备谐波、间谐波的测量和测量仪器导则

? IEC 61000-3-2:2018+A1:2020：限值-谐波电流发射限值（设备每相输入电流≤16A）

* 对应GB 17625.1-2022电磁兼容限值第1部分：谐波电流发射限值（设备每相输入电流≤16A）

方案：德国高美测仪EMC谐波闪烁测试系统支持新的谐波测试标准IEC 61000-3-2:2018 + A1:2020（Table1 / Table2 / Table3 / Waveform / THD / THC Sweeping），对应GB 17625.1-2022（表1 / 表2 / 表3 / 波形 / THD），另外之前版本的标准也还可选。

? IEC/EN 61000-3-12：限值-每相输入电流大于16A小于等于75A连接到公用电压系统的设备产生的谐波电流限值

IEC/EN 61000-3-12
