电能质量检测之电能质量事件案例分析：

超载服务电能质量事件案例分析

一个繁忙的交易大厅的6台空气处理设备出现了问题，这些设备都是由一套480V、400安培的电源供电的?；槌鱿止收希伲惺蔽薹ㄆ舳贾驴刂剖业奈露壬仙讲豢山邮艿乃?。安装了一个德国GMC-I旗下Dranetz电源平台PP4300，为期两周，以评估400安培服务的电压和电流。

根据收集到的数据，我们了解到以下几点:

l 顶部的图表显示了电压，平均约为450V，而不是预期的480V。这导致了持续的欠压情况，使系统对凹陷的敏感性更高。

l 出现了三个大的凹陷，大于标称的10%(见紫色箭头)，还有许多凹陷，约为标称的5%。

l 下图显示了电流，预计为400安培。正如你所看到的，在很多情况下，它会超过400a，在一些情况下会达到500a。

l 电流上升可以与电压下降相关联。

在上图中，我们看到电压(红色)和电流(蓝色)都在减小，这表明可以在监测点的上游找到暂降的来源。调查后最终处置结果是，两个空气处理器被转移到不同的服务，消除了过载的电路条件和电压骤降的来源。

居民区奇怪的灯光闪烁现象是怎么回事呢？

德国GMC-I美国工厂所在的中西部地区，有一家公用事业公司收到了来自整个社区的投诉，称灯光闪烁令人讨厌。

当公用事业公司将德国GMC-I旗下的电能质量分析仪连接到240伏配电母线时，问题就被量化了。RMS Voltage事件摘要(图1)表明，在施加负载导致RMS电压在228和242伏之间振荡之前，母线电压正常应该基本上是恒定的。

图2显示了干扰期间240伏波形的64个周期。从这张图中分析微小的电压变化几乎是不可能的。在正弦波的峰值周围展开波形可以澄清这种情况。

在图3中，可以明显看出，闪烁频率为10赫兹时，有三个低电压周期跟着三个高电压周期交替出现。这个闪烁频率可以通过正确定位光标来确定，如图所示，或者简单地将60赫兹除以6。

波形扩展允许检查前图中所示的周期峰值。这些是正弦波，虽然看起来不是。

在此期间，电压变化约为4伏。功率监视器捕获64个周期的能力，并允许通过扩展波形来检查峰值幅度变化，使这种分析成为可能。

IEEE标准519-1981指出，人眼对电压闪烁的敏感度峰值约为10赫兹，因此可以解释客户的烦恼。

调查显示，电压变化是由服务区域内的连续焊机故障引起的。焊机工作在不正确的占空比上:开三个周期，关三个周期。

焊机占空比进行了校正，因此电压变化不会产生令人讨厌的闪烁频率。

办公大楼里的灯光闪烁分析

位于华盛顿特区的一个办公公寓大楼的二层。办公空间包括一个接待和会议区、两个私人办公室、一个厨房区和一个浴室。整个区域由位于办公室正下方和外部的变压器组提供的单相208/120V电流馈电供电。

多年来，闪烁的问题一直很明显的存在。在浴室和外面的走廊上明显。闪烁的来源尚未确定，但怀疑是屋顶上的暖通空调，因为在浴室里可以听到伴随闪烁的声音。

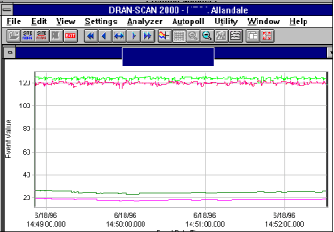

两相的电压和电流都是在断路器面板上监测的(恰好在浴室里)。通过德国GMC-I旗下的电能质量分析仪和DV7软件查看后，图1中上面的两条线是208/120路电路中三个相中两个相的线对中性点电压。下面的两条线是电流，其中26安培的一条对应124 Vrms标称电压(从此称为蓝相)。蓝相电压在118.3 ~ 126.3Vrms之间变化，电流在23.4 ~ 26.8 Arms之间变化。另一个相位显示(黑色相位)，变化范围为115.3V-123.3Vrms，而电流变化范围为17.2-19.4 Arms。

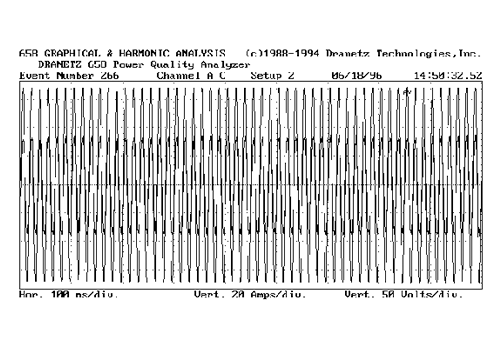

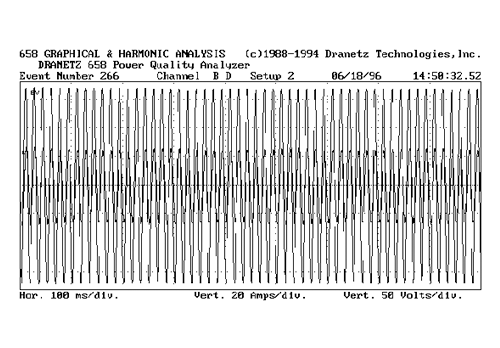

下面的图2和图3显示了两个相位的电压和电流波形。电压波动是可见的。

电压波动通常是引起闪烁的原因。人眼在8.8 Hz左右是敏感的，大多数人都能注意到RMS值不到0.5%的变化。在浴室和走廊上发现的白炽灯尤其如此。

为了确定电压波动的来源，使用电压和电流的变化来计算源和负载的近似阻抗。负载阻抗相当恒定(A相5欧姆，B相6欧姆)，而源阻抗变化明显(两相均为0.4-5欧姆)。这指出了问题的根源是外部的测量点，或回到源头。

这也可以通过观察时间图推断出来，并看到电流在电压波动期间变化很小。对于负载侧问题，电流通?；岱⑸灾浠?，从而产生电压变化。注意到的电流变化几乎与电压变化成正比，这在线性系统中是可以预料到的。电压变化如此之大，以至于在浴室风扇发出的可听到的声音中都可以注意到，这被误认为是暖通空调系统。
