GB/T 30137-2013電壓暫降與短時中斷

電壓暫降與短時中斷的定義

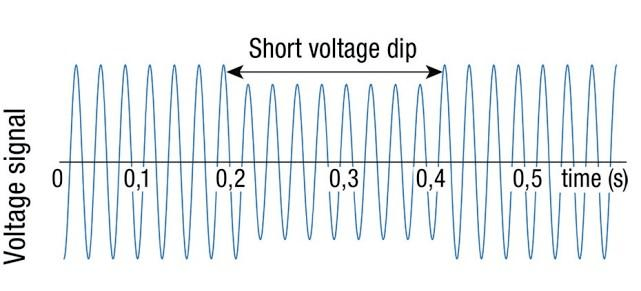

電壓暫降 voltage dip （sag）

電力系統中某點工頻電壓方均根值突然降低至0.1 p.u.?0.9 p.u..并在短暫持續10 min后 恢復正常的現象。

短時中斷 short interruption

電力系統中某點工頻電壓方均根值突然降低至0.1 p.u.以下，并在短暫持續10 ms?1 min后恢復 正常的現象。

電壓暫降（短時中斷）閾值 voltage dip （short interruption） threshold

用于判斷電壓暫降（短時中斷）開始和結束而設定的電壓門檻值。

電壓暫降（短時中斷）持續時間 duration of a voltage dip （swellshort interruption）

達到電壓暫降（短時中斷）閾值的電壓暫降（短時中斷）事件的持續時間。

電壓相位跳變 voltage phase-angle jumps

事件發生前后，電壓波形在時間軸上相對位置的突然變化。

暫降（短時中斷）頻次 voltage dip （short interruption） frequency

一定時間內電壓暫降（短時中斷）發生的次數。

半周 波刷新電壓方均根值 RMS voltage refreshed each half-cycle

測量數據窗口為一周波的電壓方均根測量值，每半個周波更新一次。

每周波刷新電壓方均根值 RMS voltage refreshed each cycle

測量數據窗口為一周波的電壓方均根測量值,每個周波更新一次。

殘余電壓 residual voltage

電壓暫降或者短時中斷過程中記錄的電壓方均根值的最小值。

暫降深度 depth of voltage dip

標稱電壓與殘余電壓的差值。

系統平均方均根值變動頻率指標（SARFI指標）system average RMS frequency index

發生電壓暫降（短時中斷）事件次數的平均值，是用來反映特定時間內某系統或某單一測點電壓暫 降（短時中斷）發生頻度的主要量化指標。

公稱輸入電壓 declared input voltage

系統標稱電壓除以電壓互感器變比后確定的電壓值。

滑動參考電壓 sliding reference voltage

某特定時間段內的電壓方均根值的平均值，用以表示某一電壓變化事件（如電壓暫降）之前的電壓。

遲滯電壓 hysteresis voltage

起點電壓閾值與終點電壓閾值之間的差值。

電壓暫降與短時中斷的起因

1）引起電壓嚴重暫降的主要原因是系統元件或線路的故障。(雷電等惡劣天氣影響居多)。特征：暫降幅度大、近乎矩形曲線、持續時間短（即故障在線時間）。

2）引起電壓暫降的另一主要原因是重型負荷的啟動。特征：暫降幅度小、非規則矩形、持續時間長。

3）嚴重的電壓暫降如果不及時干預采取措施引起電壓短時中斷。

電壓暫降與短時中斷的危害

電壓暫降給過程型生產企業造成巨大的經濟損失，如生產工藝停產和重新啟動成本、未完成產品的報廢、敏感設備的損壞、產品質量下降等，甚至?xí)饑?yán)重的安全事故和環境問題。電壓暫降是工業界和學術界長期以來的研究課題，隨著我國工業生產規模越來越大，自動化程度也越來越高，電壓暫降成為相關行業關注的熱點，引起電網公司和行業用戶的高度重視。

對于某一個工業過程來說，由于供電電壓暫降引起的與生產過程有關的損失，至少包括生產中斷損失、系統清理成本、生產重啟成本、產品損失和修復或更換損壞設備成本。IEEE 1346-1998 提供了用戶設備因電壓暫降引起的經濟損失的評估方法，并且考慮的損失是和過程中斷相關的。關于工業流程，這些損失包括與停工有關的損失(產品損失、勞動力閑置、能源損失、設備損壞和修復成本)、與產品質量有關的損失(廢棄和重新生產成本)和其他間接損失(用戶不滿意、雇員和用戶安全、罰款和處罰)。

電壓暫降與短時中斷的治理

對于末端偶發性的電壓暫降、短時中斷，如果設備對此類問題敏感度不是特別高的話，治理起來，并不困難，只需要加裝相應的補償裝置就可以解決。但是如果大規模的出現設備生產故障，好的辦法是在源頭進行治理，了解該電壓暫降的深度和時長，再設計治理方案，計算補償容量，特別是對于高壓10KV以上電壓等級的電壓暫降、短時中斷治理，需要相應電業部門的配合。

1）采用電壓補償型裝置；

2）在主受開關加裝失壓脫扣裝置；

3）高壓供電安全防護墻。

電壓暫降與短時中斷的測量

德國GMC-I集團針對電壓暫降與短時中斷提供多種測試解決方案，專業的電能質量分析儀可以快速對電壓暫降與短時中斷進行測試，幫助您發現潛在或已經存在的電能質量問題并提供完善的測試報告，專業的技術團隊可提供電能質量測試相關問題的咨詢服務和免費上門演示。
