测量的准确性受到质疑

测量仪器通常按标准和精度分类,准确性是一个重要的指标，有效地分析建立在精确测量结果的基础上。 然而，可以观察到，虽然所使用的测量装置满足所需的精度等级，但必要的电流传感器往往不太达标。

虽然在电能质量测试应用中使用的A级测量装置对应U/I的精度是0.1%，功率精度是0.2S，但配套的电流传感器的设计往往要差得多(例如1%或更差)。 不仅传感器精度在电能质量测量中有意义，对于谐波兼容性这一现代日益严重的电能质量相关课题也意义重大。

剩余电流监控系统中的错误信息

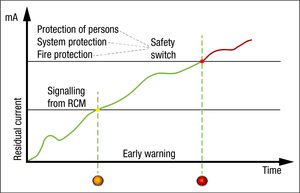

通常，由于操作原因，不能将断路保护器(RCD)直接断开用于的火灾和系统保护。 通常会使用一个剩余电流监控设备(RCM)与工作电流连接，用于监控故障电流进而报警后采取措施，例如在UPS设备、数据中心、生产设施、机场等场合。

但同时也可以越来越多地观察到RCM系统是脆弱的，通常，不间断的谐波干扰测量触发假警报。 例如在没有故障情况下报告触发了限值。 这给操作者带来了困惑，也导致了不必要的分析任务。 然而，如果忽视错误则导致真实故障情况下的误判。

解决方案：使用合格的电流传感器测量系统

为了提高电能质量测量的精度，推荐使用XCTB、XKBU和XKBR系列的电流传感器进行电能质量分析。 新一代电流传感器保证了即使在20kHz的谐波波段也不受干扰。瑞士CamilleBauer的计量认证级电能质量仪器满足IEC61000-4-30 ed.3标准,从传感器到LINAXPQ3000、LINAXPQ5000和LINAXPQ5000-RACK系列主机,整体满足A级电能质量测试仪的要求。

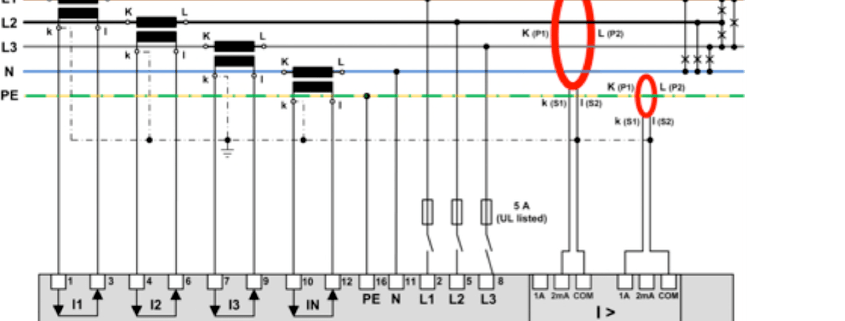

为了对剩余电流监控装置进行优化，可以使用LINAXPQ系列在对电能质量进行测量和评估的同时监控剩余电流以及接地漏电流。 为此，我们使用了DACT和KBU系列的剩余电流传感器。 为了避免在谐波的情况下发生错误监控，测量系统的测试频率被限制在1kHz以内。 此外，还具有以下优点：可自由选择的监测通道数目（0/2/4/6/8）、差分漏电流和接地漏电流监测的可选项、导线断开监测、可自由设置限值、也可标准电流互感器测量接地导体电流、记录触发限值的情况、通过数字输出直接报警等，所有这些可以确保有一个稳定的供电系统。 特别值得注意的是，在选择可监视通道方面具有很高的灵活性，这使得在实际监控情况下能够进行快速故障定位。
