| 及早發現和整改電能質量問題

最近，隨著現代能源供應變化的進行，配電電網中的電壓質量（電能質量）變得越來越受重視。 理想情況下，電網中的電壓具有正弦形狀，這是由電壓電平、頻率和曲線形狀決定的。

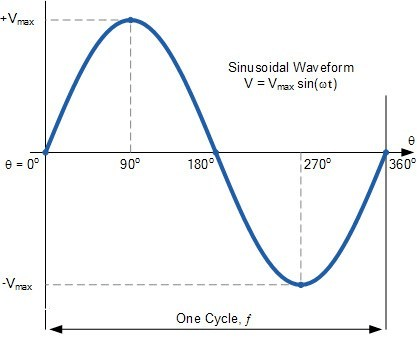

好的正弦波的例子

| 什么改變了

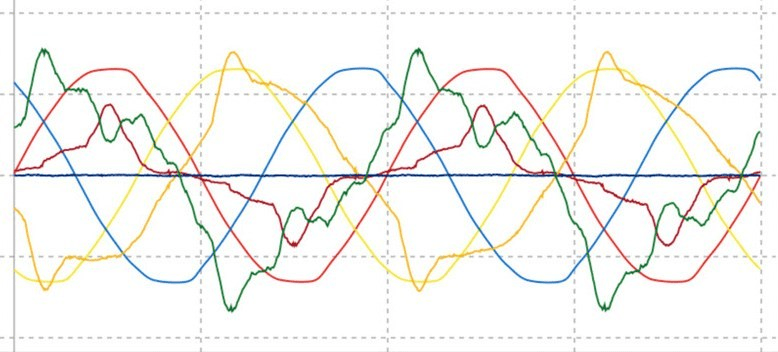

由于電網能源供應的改變及相互作用，加上非線性負載和發電機的使用增加，電能質量問題日益突出。 因此，電流和電壓的正弦波形受到影響， 這會導致電能質量的變化，并可能給其他能源消耗終端造成不必要的消極影響。 這反過來又會引起電氣裝置操作人員和最終用戶的額外運維費用支出。

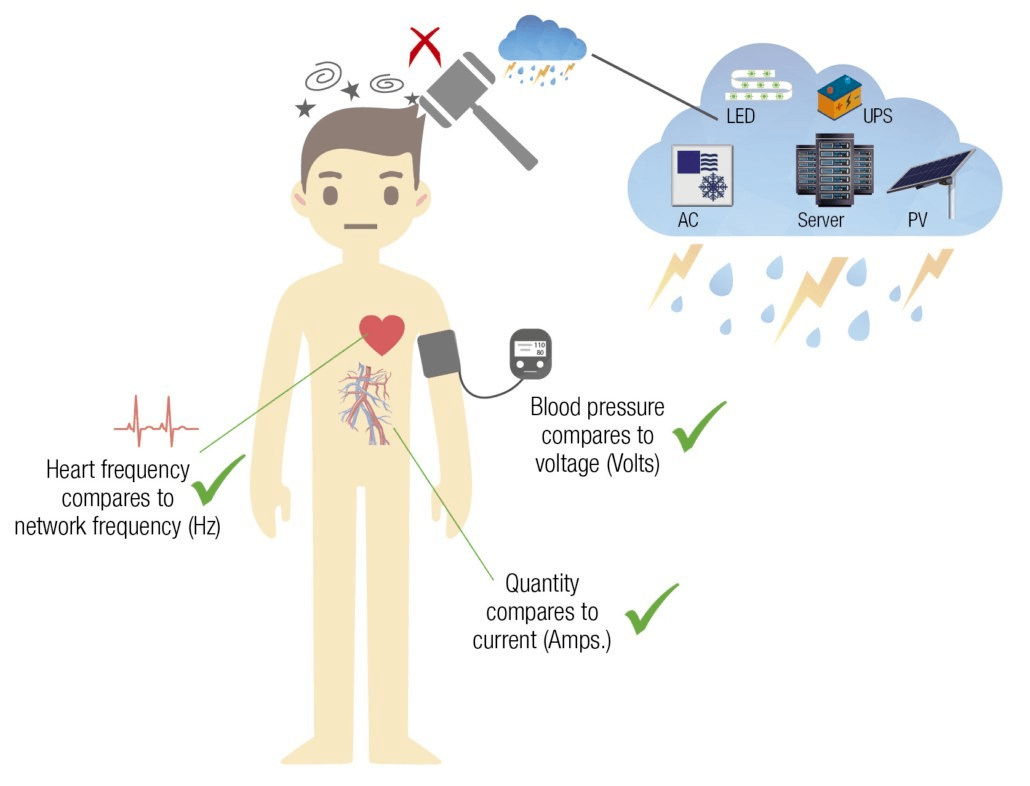

電能質量問題的根源（恰如頭痛的保羅）

保羅頭痛——盡管他的主要身體指標是正常的

心率沒問題

血壓沒問題

沒有失血

但還是很頭疼。 為什么？

因?yàn)椤邦^痛”的環境條件已經改變：

☆ 非線性負載和能源供應者增加

☆ 集中式電力供應

☆ 分布式能源(例如光伏等 )

☆ 具有內部獨立供電的微網系統(例如。 數據中心等。 )

| 摘要

人們可以通過預防性篩查來預防疾病，從而防止由此產生的癥狀，但誰喜歡去看醫生，找出一些根本不對勁的地方？ ！

如何檢測電能質量問題？

長久性安裝的在線電能質量監控裝置有助于早期發現電能質量問題，防止系統故障進一步惡化。 計量認證過的A級電能質量監控系統可把常見的干擾變量和電壓事件都可以長久記錄和評估。 此外，還可以借助剩余電流測量裝置在早期階段檢測絕緣故障。

| 由于電能質量問題引起的典型危害：

☆ 電機和變壓器過熱

☆ 剩余電流裝置和熔斷器的頻繁斷開

☆ 中性導體過載（火災危險）

☆ 功率因數校正用電容器過載

☆ 熒光燈和顯示器閃爍

☆ 電子鎮流器故障

☆ 電子設備和控制器的功能損傷(例如電梯控制、電話系統、生產系統、測量設備等。 )

☆ 服務器宕機(例如在數據中心等)

☆ 脈沖控制信號傳輸?shù)恼系K(例如輸配電網絡中 )

☆ 干擾以及來自無線電網絡煙霧報警器的假警報

☆ 無功功率增加，從而增加能源成本（能源效率降低）

☆ 減少器件的預期壽命(例如LED照明故障、服務器故障、電機故障、變壓器故障等 )

☆ 干擾噪聲增大(針對人耳0-16kHz的噪聲)

☆ 集膚效應（由于高頻交流成分增加后電流只流過導體外層）

☆ 線路和電纜損壞

因此，電能質量差會給電力消費者帶來負擔和損害，在壞的情況下，還會危及人員和財產安全。 2007年的一項研究已經將電能質量問題造成的經濟損失定為每年1570億歐元，這是一個不斷增長的趨勢。 因此，電能質量不是一個新的話題，近年來，由于越來越多的新技術增加給全球電力系統帶來不確定性，電力質量越來越受到關注。 電氣現象的考慮和限值是從IEC61000-x-x的電磁兼容性標準化中得出的。

意想不到的系統故障-如何應對？

 | 結論

一旦故障或故障發生在電網或設備中，無論是連續的還是偶發的，在通常故障排除條件下無法解釋的問題，其原因往往是電能質量問題引起的。
