導言

瓦楞紙、紙板等紙業制造商是巨大的能源消費者，對電力和電網的要求非常高。了解和管理電能的使用在當今的能源世界中至關重要，特別是對于這種能源密集型企業，即使是效率的微小提高，也能節省數千美元或更多 。值得關注的是電能質量和電源對設施內負荷的兼容性 。今天，大多數制造設施都有計算機控制的過程。電能質量問題可能會對企業造成嚴重破壞，并導致計劃外停機時間、增加維護成本、錯過生產/客戶時間表等重大財務損失。

大型瓦楞紙板制造商的現場例子

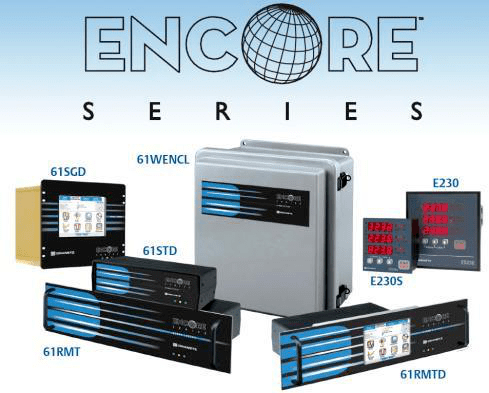

Corr Choice是Greif LLC的一個部門，是一家大型瓦楞 紙板制造商，在密歇根州、俄亥俄州、北卡羅萊納州和 肯塔基州擁有生產基地。僅一家工廠的年電費就超過了 100萬美元，因此電力和能源管理非常重要。便攜式 MAVOWAT T電能質量分析儀和長久在線安裝的Encore系列 電力監測系統都是由CorrChoice選擇的，以協助對計劃 中的擴展進行能源管理評估，并提供有效的電能質量分析。

Corr Choice遵循知識就是力量的價值觀，以數據為中心 的。他們采用了一種先進的過程和設施監控系統，稱 為FIN （工廠智能網絡）。為了減少停機時間、減少浪費 和提高盈利能力，FIN從其過程中的關鍵點獲取數據進行 統計分析。Encore系列已與FIN集成使用可用的Encore系 列軟件EssOPC進行了系統集成。

由此產生的集成使電能質量、需求和能源信息在FIN中無 縫地可用，以便與工藝參數進行分析比較。

計劃的擴張

在俄亥俄州CorrChioce的一個關鍵工廠已經不能滿足他 們的生產需求，Corr Choice計劃進行擴建以提高生產能 力。擴建可能會增加電力設施來處理新增的負載。想要 了解實際的設施負荷與系統設計，首先的目標之一是使用Dranetz電能質量分析儀來評估電網和其他分配點的 能源使用和電力質量。增加電力設施是必要的嗎？如果是，需要進行哪些更改？ Corr Choice還有一些機器控 制的問題并且懷疑電壓變化是問題的根源的問題。在能 源調查的同時，他們想評估公用事業設施，并確定他們 是否有電能質量問題，如果有，他們是來自電網還是在 設施內。監測結果見圖1和圖2。圖1中確定的凹陷與機 器故障巧合，因此電能質量問題被確定為問題的原因， 問題根源被確定為電網。圖2所示的需求和能源概況是至 關重要的信息，它將提供給規劃擴建的電氣設計團 隊。

使用MAVOWATT成功進行能源和電力質量調查使工廠經理 獲得了上級管理層的批準，來購買Encore系列系統，以持 續監測俄亥俄州工廠內的電網服務入口和關鍵配電點。 最終，結果非常成功，他們將為其他工廠在明年的改建 項目中添加Ecore系統的預算。

獲得的所有其他信息。此外，MAWOWATT將用于收集特定 的個別負荷的所有電力使用信息。

然后，DranezDranView軟件可以很容易地將能量和其他 數據導岀到.csv格式，該格式可以很容易地導入到FIN 系統中，以便在盈利能力分析中獲得更好的分辨率。

正在進行的電能質量管理

持續的能源管理對Corr Choice來說是相當重要的，其目標是衡量今天的使用情況，以便為明天的成本節約做 岀計劃。Encore系列和MAWOWATT的結合給CorrChoice一 個強大的權力監測能力。Encore系列將用于關鍵分發點 的持續監測，以便在設施的整個使用期間管理使用情況。

俄亥俄工廠需求和能源概況

生產吞吐量

一個非常獨特的計劃應用是同時使用電能質量監測設備MAWOWATT230和 Encore系統來確定通過其工廠增加的工作流程的回報。 Corr Choice工廠有能力通過其生產機器增加每秒材料輸送的英尺來提高運行速率。明顯的好處是可以提高單位 時間的產能，減少客戶周轉時間和服務額外的客戶訂單 來增加銷售額。然而，作為一個能源非常密集型的企業 ，這樣做在財務上有意義嗎？當考慮到增加的電氣和其他能源成本時，總的底線盈利能力是什么？

Corr Choice將對他們的機器進行測試，評估當前運行速率下的能源使用情況，并以運行速率的增量增長來評估 每個點的盈利能力。

該FIN系統從其整個設施中收集重要的過程數據，如機器狀態和其他細節。Encore的能源數據已經被整合到 FIN中，并與FIN并列提供

MAVOWATT將用于確定在大負荷或其他地區的工廠的可能的成本削減回報方案。該儀器還可用于便攜式電能質量故障排除和分析。

Corr Choice的下一步包括評估它們潛在節能設施，一切都顯而易見，包括評估節能照明的成本效益 和回報，更有效的驅動器和電機，優化電機負荷，需求響應的使用時間計費等。
