逆变器接线不正确造成问题

问题描述

-- 在调试逆变器驱动的CHP单元后，客户的系统中有几个总线系统发生故障。 M-Bus、Profibus和Modbus模块受到影响。

-- 由于总线故障，过程控制系统频繁出现错误消息和错误警报，因此整个工厂也出现故障报警。

-- 对控制系统设备供应商的分析以及对CHP单元供应商的随后的检查没有发现任何问题。

进一步排查

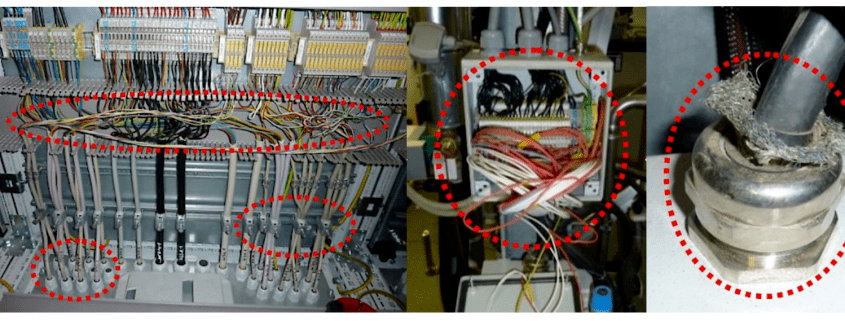

首步，对低压电网和受影响的装置进行目视检查，以便发现可见故障。 这可以发现与EMC电磁兼容安装有关的首个缺陷。

随后，通过使用专用电能质量分析仪进行测量，获得了供电电源总体情况的概述。 这已经表明，清晰可见的电压畸变是由CHP引起的。

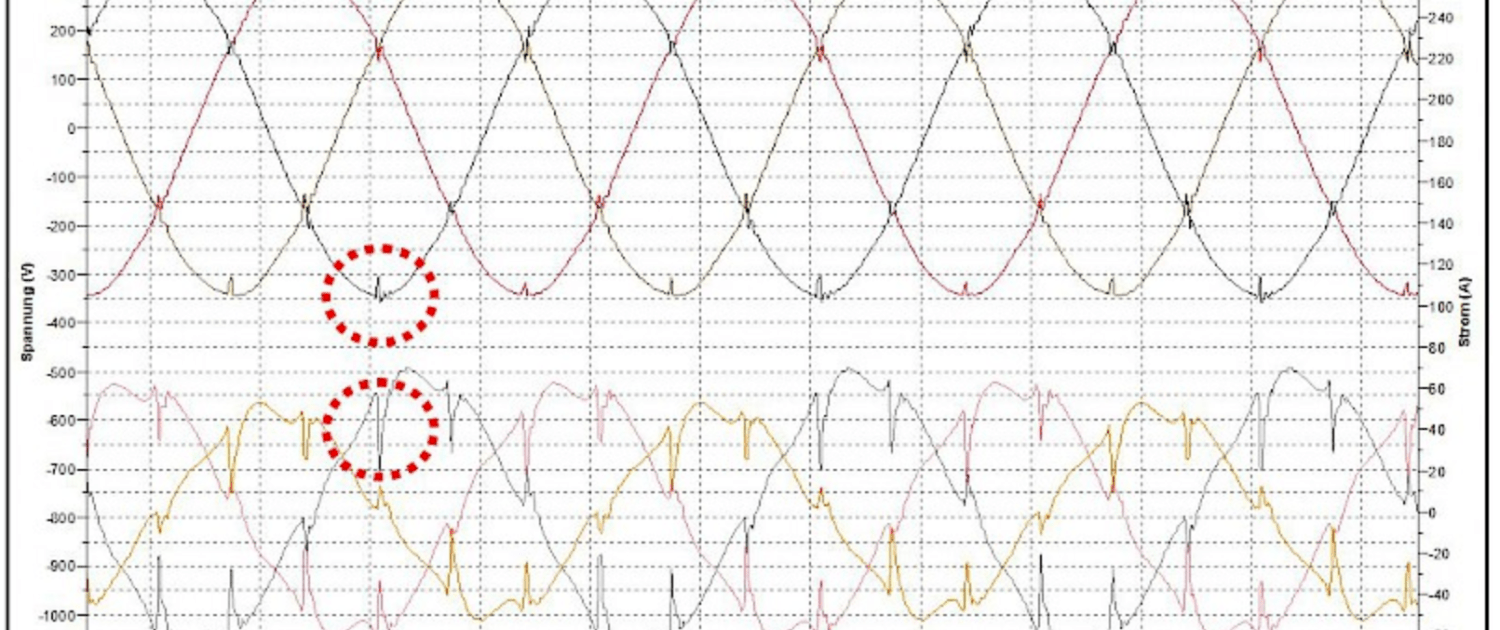

                                                  电流-电压曲线

谐波限值已经超过EN61000-2-4 Class2的规定。

在用电网分析仪和其它测量技术进行进一步分析时，快速识别了CHP上的干扰元件。

为了充分阐明因果关系，将干扰追溯到受影响的BUS总线元件，并记录了系统中的所有缺陷。

解决问题

在一份详细测试数据和解决方案报告的帮助下，供应商能够弥补M-Bus、Profibus和Modbus组件本身安装中的个别缺陷。

鉴于CHP单元及其故障安装引起的电网问题，我们的客户决定整改接线。 此外，还投资了研发CHP单元滤波器。 结果是不言自明的。

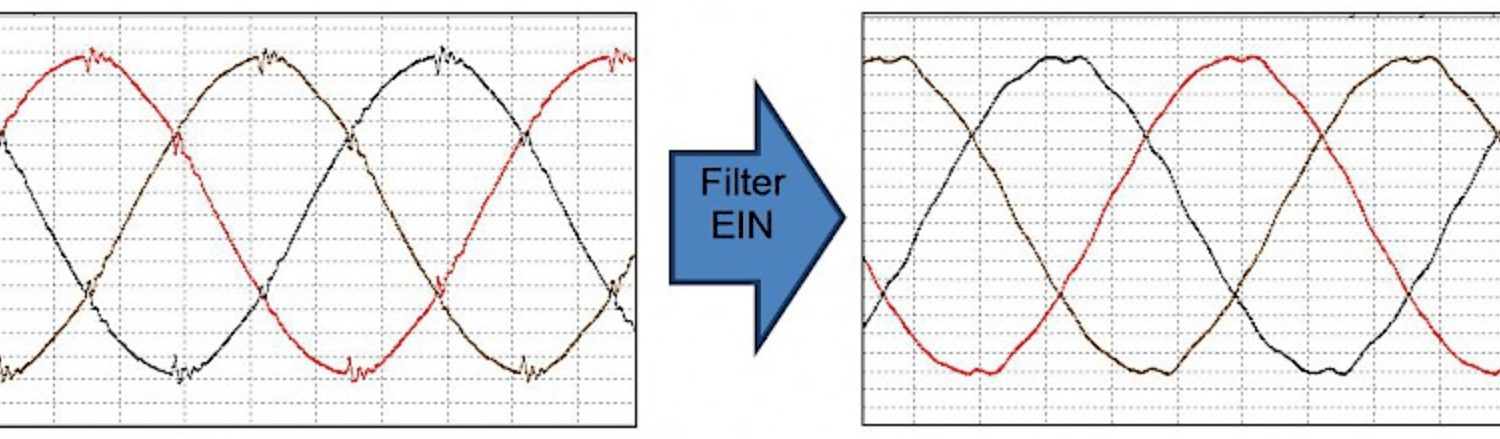

（1）安装滤波器

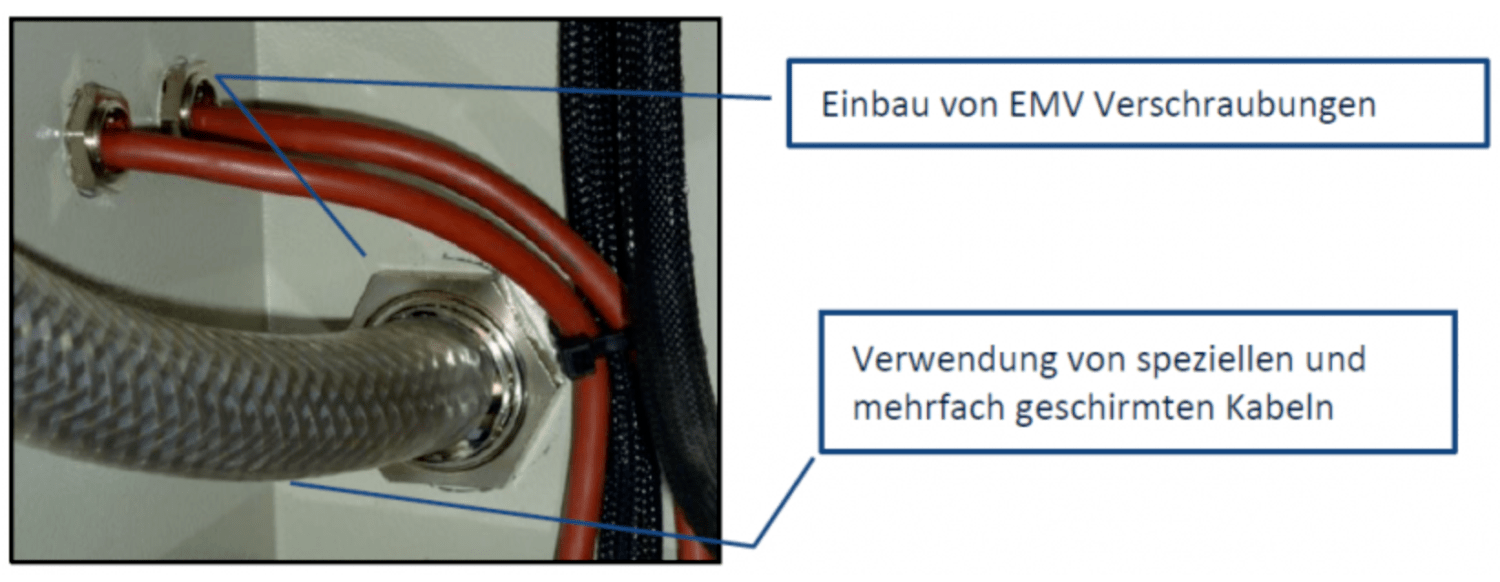

（2）正确布线

MODBUS总线故障从此完全消除。
