EN50160的法律确定性手段

包括差分电流监测装置和认证的消耗值

初步情况

电能质量(也称为PQ)的主题现在有许多方面。 这样，不仅考虑了根据IEC61000-x-x的电磁兼容性标准化(EMC)的电能质量的实际现象。 相反，一直在增加其他重要参数，以支持供应安全，在某些情况下甚至是消费者方面的法律确定性。 这也越来越多地包括与将二氧化碳排放量减少到更气候友好水平相关的消费价值。 然而，上述所有标准都需要一个坚实的测量作为基础。

问题

测量的准确性受到质疑

测量仪器通常按标准和精度分类。 准确性是一个重要的指标，可以有效地建立在分析及其结果的测量结果的基础上。 然而，可以观察到，虽然所使用的测量装置对应于所需的精度等级，但必要的传感器往往不太关注。

可以看出，虽然在电能质量应用中使用的A类测量装置对应于电能表上U/I和0.2S的数据表准确度为0.1%，但上游电流互感器的设计往往要差得多(例如。 0.5%或更差)。 此外，还出现了一个问题，即在哪些标准下参考能量测量，以符合上述精度等级0.2S。 这与不仅精度在电能质量测量中起作用，而且不可避免地与谐波兼容这一现代和日益增长的电能质量主要参与者之一的事实不同。

剩余电流监控装置中的故障消息

通常，由于操作原因，不能将剩余电流监测系统(RCD)断开用于固定装置的火灾和系统保护。 这些通常是与可测量的工作故障电流的连接，例如。 在UPS网络、数据中心、生产设施、机场等。 在这里，一个剩余电流监视器(RCM)可以明智地放置作为一个保护装置，只要这样没有刚果民盟被规定为个人保护。

但在这里，也可以越来越多地观察到RCM系统是脆弱的。 通常，重复谐波干扰测量，触发假警报。 例如，报告违反边界的情况，即使没有过错。 这给操作者带来了不确定性，也导致了错误分析中不必要的努力。 然而，如果忽视或错误测量导致实际故障情况下的实际损害，则更糟。 灭火装置的触发。

验证方法

电能质量分析仪

需要以法规安全的方式验证，例如，提出、评估和记录电能质量领域的安全测量数据。 根据EN50160的统计评估，建议使用计量认证的电能质量分析设备。 在Camille Bauer Metrawatt AG，Wohlen/AG的瑞士工厂和附属的进修学院，开发和生产固定安装式电能质量监测设备和便携电能质量分析仪。 在此过程中，这些设备被瑞士联邦计量计量研究所在伯尔尼认证为A级。

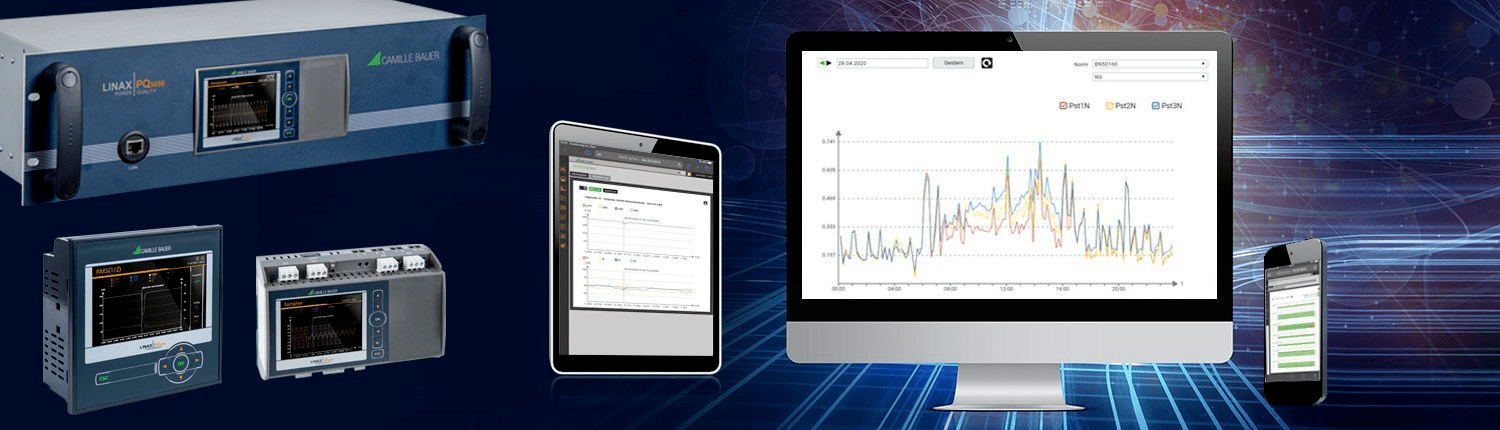

上图：24/7电能质量监控装置

电流互感器高可达20kHz

对于符合法律要求的整体环境，也应注意使用合适的传感器。 为此，XCTB、XKBU和XKBR系列用于电能质量分析的电流互感器在固定狭窄区域是方便的。 这一代传感器保证无干扰运行，即使在谐波波段高达20kHz。 这意味着CamilleBauerMetrawattAG满足IEC61000-4-30 ed3.0的计量认证仪器测量程序。 从传感器到LINAXPQ3000、LINAX PQ5000和LINAX PQ5000-RACK系列的终端设备的A类是系统和长久的保证。

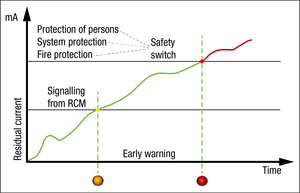

优化剩余电流监控系统

为了促进剩余电流监控系统的优化，可以在与LINAX PQ系列电能质量监控产品中增加模块，以测量和评估剩余电流以及接地导体电流。 为此，使用了DACT和KBU系列的剩余电流互感器。 为了避免在存在谐波的情况下发生故障测量，测量系统被限制在被监测频谱的1kHz。 此外，还有一些优点，如可自由选择的监测通道数目（0/2/4/6/8）、用于差分和/或接地导体电流监测的选择、导体断裂监测、可自由选择的限值、也可以用标准电流互感器测量接地导体电流、记录限值触发警报和预警阈值的情况、通过数字输出直接报警等， 提高操作系统的稳定。 特别值得注意的是，在选择可监测的信道方面具有灵活性，这使得在实际需要的情况下能够进行快速故障定位。

认证真实在线性能

最后，为了验证有功功率计的精度，根据IEC62053-22，瑞士联邦计量研究所对LINAXPQ装置上的仪表等级0.2S进行了再次评估、测试和认证。 这意味着不再有任何应用场景的限制，这使测量数据更加独立，提高了精度水平，并有助于在能量方面对系统进行好的评估和优化。
