谐波测量

非线性功耗和分散发电对电网的干扰越来越大。 本篇我们想介绍建立一个测量是多么容易—但是当然，解决问题不是那么容易的。 但总要有个起点。

所用设备为HDPQ(Dranetz)，Mavowatt270(GossenMetrawatt)

首步

设置您希望记录的频率带，触发值以5Hz为单位，例如：您想要记录36.5hz的范围，因此下面的步骤是30，上面的步骤是35Hz

1. 您可以选择多达5个频率，您想记录和或测量触发点

2. 在“触发限值主题”下选择“日志限值”

第二步

设置要录制的5Hz频率段

1. 请注意，您必须设置电压，而不是直接设置频率

2. 在我们的样本中，如果我们想检测频段形式或30Hz左右，我们必须为MAVOWATT270中的不同极限类型选择一个非常低的电压值，如1V和2V

3. 请注意，如果有必要，您甚至可以在当前频率上选择触发点=>在这种情况下，您必须添加当前值

第三步

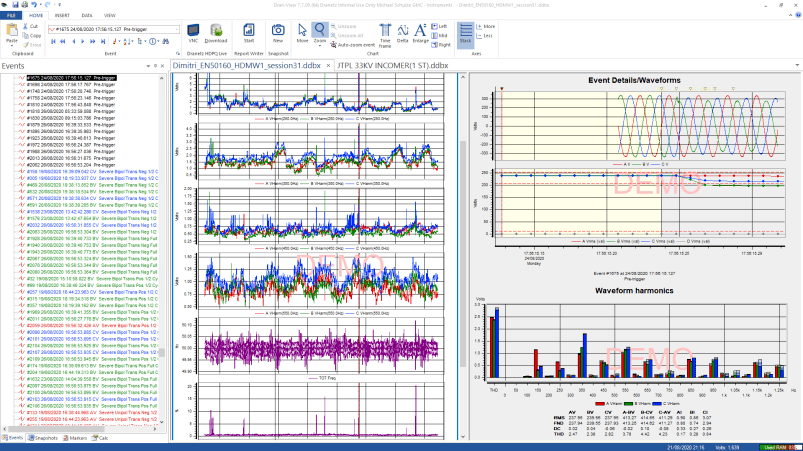

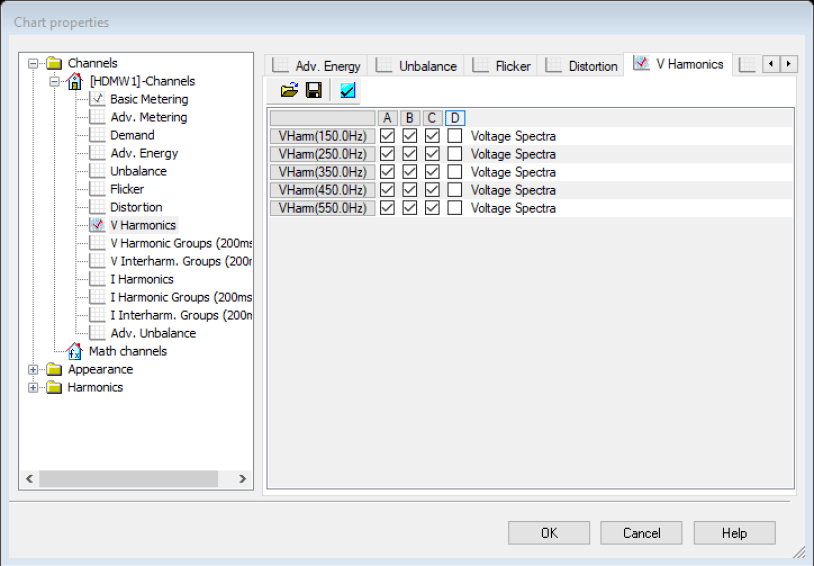

1. 分析DranView7软件中的值并创建图形

第四步

1. 分析图表

2. 执行必要的动作
