电能质量分析仪：A级是什么意思？

在系统故障、电能质量分析仪故障导致生产中断、数据丢失、IT中断甚至停电等事件发生之前，电能质量监测通常不会成为一个问题。一般来说，这类事件的问题定位非常耗时，因为它们的起因并不总是能够立即查明。除此之外，故障一旦发生，必然造成损失，而这些故障可以通过提前监测的手段及时发现，采取相应措施来避免损失。电能质量的定义见EN 50160，该标准描述了供电网络中电压的特性。然而，IEC 61000-4-30第3版规定了测量电网质量所需的准确度。该标准区分了不同的电能质量分析仪类别。在A级（A=Advanced）的情况下，从不同供应商制造的不同电能质量分析仪获得的测量值具有可比性，当需要精确测量时，总是使用A级电能质量分析仪。通过本标准，可获得可靠、可重复和可比较的结果，可用于计费目的。

以下测量值由IEC 61000-4-30第3版标准化，对于A级电能质量分析仪是强制性的：

· 电源频率

· 电源电压的大小

· 电压不平衡

· 电压骤升/骤降/中断

· 快速电压变化

· 谐波/间谐波 THD

· 闪变

· 供电电压上的电源信号

瞬态也可以作为一种选择进行测量。在一个50Hz的电网中，电源电压的均方根值（RMS）是在10个周期内测量的。测量的时间间隔必须是连续的，不能与相邻的间隔重叠。在本标准所述条件下，测量误差不得超过额定的电源电压值的0.1%。

A级和S级电能质量分析仪的区别

作为A级电能质量分析仪，它的测量要求精度非常高，但S级电能质量分析仪（S=Survey）规定的测量精度要求要低得多—数据和事件只进行定性记录，对测量精度的要求较少。此外，S类电能质量分析仪不必测量那么多的量。

S类电能质量分析仪必须进行以下测量：

· 电源频率

· 电源电压的大小

· 电压不平衡

· 电压骤升/骤降/中断

· 快速电压变化

总览 – CLASS A 对比 CLASS S

电能质量监测：电压事件

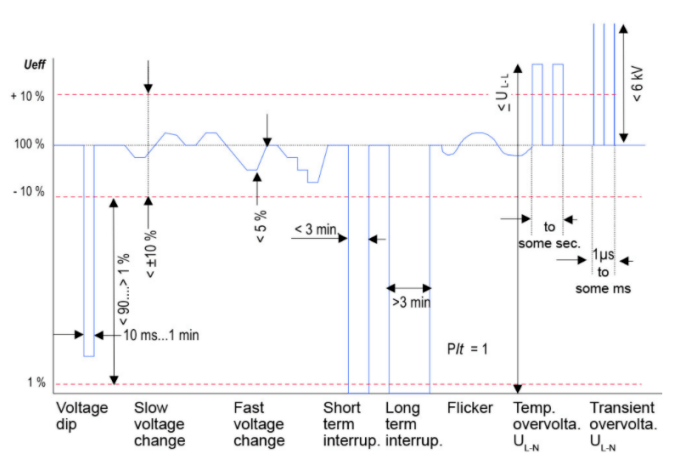

图1: 可能的电压事件
