机架安装式在线电能监测PQ5000-RACK特殊功能

安装式在线电能监测仪

在发生事件时收集电网信息：在线式电能质量分析仪,LINAX PQ5000

所有PQ设备都监测电网中某一点的电能质量。 当电能质量事件发生时，记录每一种情况下的所有电压和电流。

PQ5000-RACK还可以监控多达12种数字输入状态(选项)，例如断路器、隔离器或保护装置的状态。 这些输入之一的状态变化也会启动PQ事件记录，并在选定的记录期间补充所有输入的状态信息。 同样的状态信息也收集?正常?电压、电流或频率事件并集成到故障记录中。

通过这种扩展的故障记录，可以为以后的事件分析收集重要的电网状态信息，因为数据可以通过这种方式与电网中的事件关联起来。

通过继电器输出信息

如果发生事件，现场可能需要通过(可选)继电器输出报警。 这在持续较长时间的故障情况下特别有用，如单相上的持续欠压，但也在操作相关原因的情况下。

以下事件可以通过继电器输出报警:

?持续的电压或电流事件

?通过NTP或GPS进行的时钟同步丢失

?内存已满(删除旧的信息)

?设备准备启动

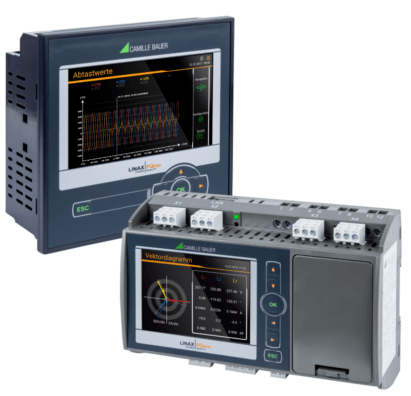

在线式电能质量分析仪,LINAX PQ5000

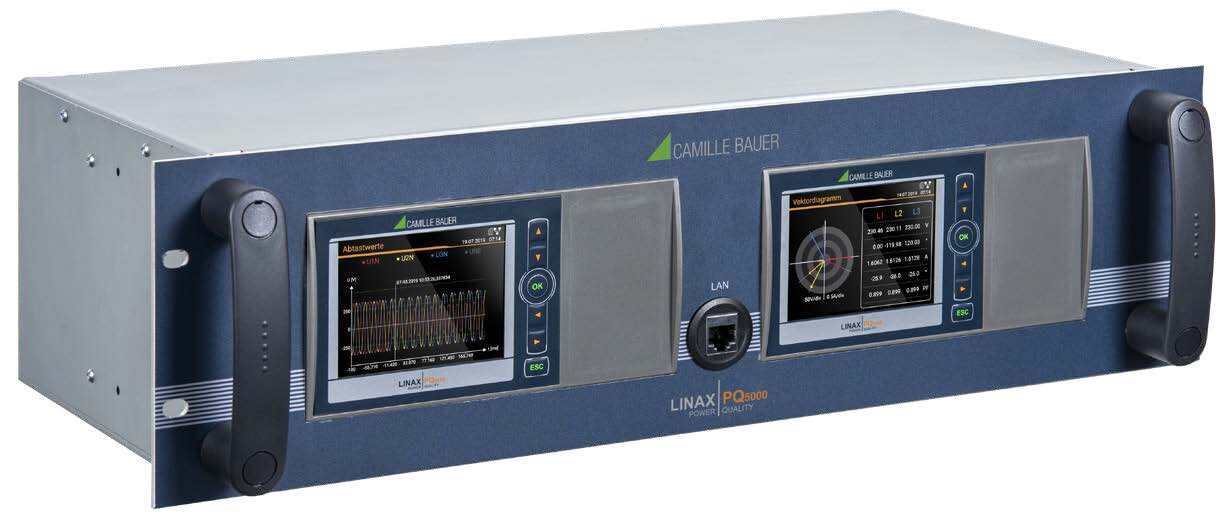

该设备基于在线式电能质量分析仪LINAX PQ5000，采用符合EN 60297的19英寸机架设计，还可以监控多个测量点（双母线、变压器）。

安装式在线电能监测仪

其他特殊功能包括:

设计

?电流输入可用于5A(常规电流互感器)或3V(小信号转换器)

?4个模拟输出或Modbus/RTU接口(可选)

?输入GPS时间同步作为标准

通讯

?通过局域网(前、后)进行调试、配置和数据分析:

Modbus/TCP, NTP, http, https, IPv4, IPv6

?3G/4G路由器(可选)

?IEC 61850(可选)

?网络安全综合防护
