美国电力士公司(Dranetz-BMI)便携式电能质量分析仪简介

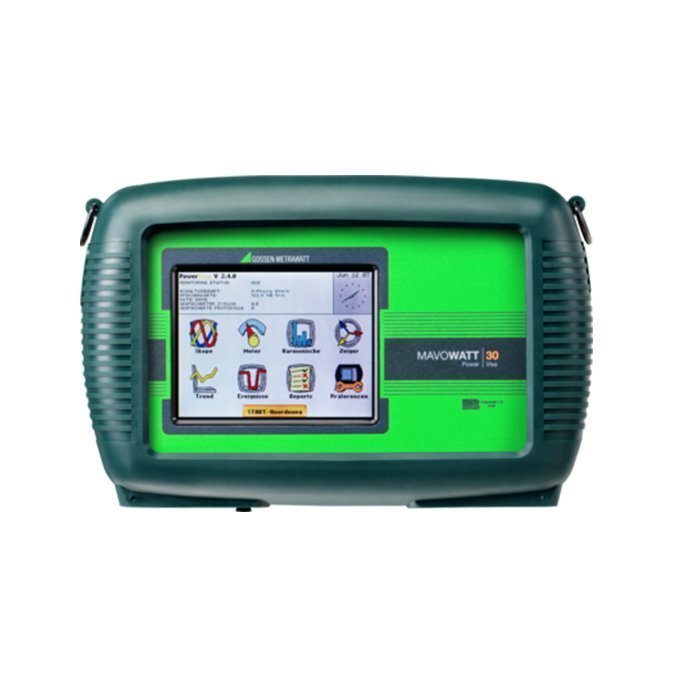

三相电能质量分析仪品牌美国电力士公司创建于1963年。在过去的三十多年中，该公司一直以电能质量为其W一产业，从事专业研制和生产电能质量分析仪、监测仪以及开发电能质量相关分析软件。目前该三相电能质量分析仪品牌公司产品市场覆盖北美、欧洲和亚洲等地区。在电能质量测试和监测领域具有很高的声誉，后被德国仪器仪表首品牌德国GMC收购，成为国际一线品牌.

产品介绍

便携式电能质量分析仪

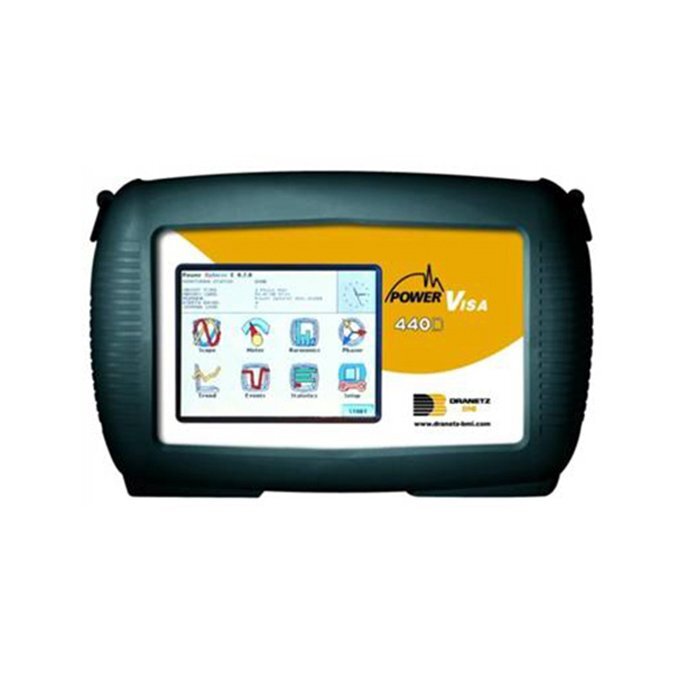

便携式电能质量测试仪Power visa是美国电力士公司新一代的便携型电能质量分析仪，也是目前市场上新一代的专业分析仪。Power visa在安装、使用和设置方面非常简单直观，符合了当前测量仪器的新发展趋势。在功能上，Power visa不但具有国家标准要求的电能质量基本测量功能，还具有高级的动态电能质量测量和录波功能。测量数据可以在仪器配置的中文版软件DranView中进行分析，并通过其报告编辑器非常方便的生成包括按照中国电能质量国家标准的测试报告。

（一）满足更高性能的新标准，好的测量能力和更好的使用性

美国电力士公司Power visa系列电能质量分析仪是一种集合了先进功能的电力监测仪器。其操作简单并具有友好的彩屏用户界面。八通道同时捕捉数百个参数并通过多种电能质量标准或定制工作模式显示其特征值。Power visa系列分析仪独特的测量功能包括通过峰值采样、波形变动采样、有效值波动采样和高速适应采样捕捉瞬态事件，以及对非正弦波和不平衡系统完整地标明其电力特征。

三相八独立通道电能质量测试仪Power visa分析仪将高级测试功能与彩色触摸屏结合，成为目前轻巧的仪器之一。自动设置功能可以现场即刻检测线路接线类型和配置情况，确保仪器获得正确数据。使用人员可以选择收集数据的长度和模式，包括查找故障原因、数据记录、电能质量普查、电能和负荷平衡状况等。

（二）电能质量的测量和分析

电能质量测量是查明和诊断问题以及不良变化趋势的关键。它可以有效地帮助完成以可靠性为中心的电力系统维护工作。经过一个星期或更长时间的电能质量的评估，可以帮助使用者判断电能质量基本状况和造成突发事件的可能原因。Power visa内置有事件特征标示功能并可直接支持故障查找和数据定位收集，从而最终为如何改善电能质量和电力设备的可靠性、满足客户制造设备对电源的要求提供衡量依据。

三相电能质量分析仪品牌

（三）快速瞬态捕捉

电能质量测试仪Power visa利用数字化高速采样（8个通道同时256采样/周波）捕捉和分析电压和电流瞬态。由于高速开关电子设备、医疗诊断设备、电容器投切、闪电、变压器换能投切、负荷开关产生的瞬态，如脉冲和波形抖动，可被立即记录并详细显示。Power visa能够捕捉完整的电能质量频谱，且提供完整的瞬态示波显示。

（四）谐波、负荷畸变和不平衡

目前逆变器输入电源和其他非线性负荷急剧增加。这些负荷仅在波形局部汲取电流，从而引起电流畸变。畸变电流依据于不同的谐波阻抗也会使电压产生畸变。这些畸变会是使设备产生显著的降比效果。电机和变压器会因此产生过热现象并缩短设备寿命。电能质量测试仪Power visa可测量IEEE1459标准含盖的所有算术参数、矢量参数、和相序参数，从而为评估畸变和恢复平衡负载提供基础。Power visa分析仪可以测量详尽的谐波，间谐波和分数谐波信息，还可以通过定时录波功能测量谐波相位，从而能够帮助使用者有效地分析产生问题产生的原因和查找故障来源。

（五）闪变

 电弧炉、大型感应机器和其他大型负荷的动态工作会产生连续的电压脉冲和波动，即导致闪变。一般闪变发生在相对负荷电能需求较弱的供电系统，同时伴有短时、显著的电流突变。Power visa参照IEC 61000-4-30标准测量闪变数据。操作者可利用仪器配套的Dran-View软件对测试数据查看和分析，并制作报告。

（六）判别是否符合标准

 Power系列分析仪可以符合目前先进的电能质量标准。这些标准包括国家电能质量各项标准、IEEE 1159标准，IEC 61000-4-30 A级标准（含盖GB/T 14549-1993《电能质量 公用电网谐波》标准中A级谐波测量仪器的要求）和EN50160标准。统计数据输出功能可以立即判别测量数据是否符合这些国际电能质量标准以及电力公司的企业基准。仪器还可以提供超过13个重要参数的映像图，包括不平衡度、电压波动和谐波。

（七）数据存储与传输

Power visa用户可以选择多种显示方式，如相位图模式、实时示波器模式、表计模式和谐波频谱模式。此外Power visa还可以选择记录方式，包括连续监测、特例报告、以及交流和直流从1秒到持续1小时的事件的测量。信息表示可从电能质量、统计数据、和变化趋势图到Power visa独特的发布器“报告卡”。“报告卡”可以提供即时的事件分类。

（八）涌流

电机启动、变压器调压装置切换、保护器跳闸、备用发电机启动及其它具有涌流现象的测试需要有相当规模的逐周波波形记录，从而保证准确计算和确定其对其它设备的影响。Power visa由于具有其它电力监测仪器所不具有的电流有效值变化触发功能，以及峰值门槛值交叉判断功能，使用者因此可以对其重要设备的性能和寿命进行评估和优化。

（九）设备性能测试 电能质量测试仪Power visa

在工厂安装新设备之前如果使用Power visa分析仪就可以非常简单的确定设备安装的可行性和兼容性。电力士仪器具有很多高级功能如有效值触发、低频中频瞬态触发、交叉触发等可以帮助评估电能转换设备(如UPS)是否能够正常工作。在维修和设备启动过程中实时读取测量数据可以使操作者直接看到测试结果并对测试过程进行设计。
