发布时间：2022年4月14号              作者：德国GMC-I高美测仪（上海电励士）

智能电网解决方案的计量罗盘具有电流链路的可扩展测量系统---智能电网整体解决方案

我们建议在子分布中对多达32个通道进行认证级电能质量检查和电能分析。

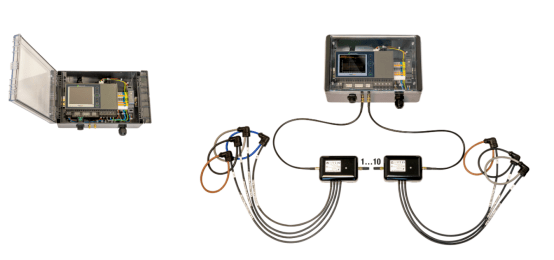

信号处理在LINAX PQ5000系列测量装置上实现。在那里，处理所谓的电流链路模块（current link modules）的各个电流测量值。通过链路技术，单个电流链路及其传感器（罗氏线圈）通过同轴线上的信号回路以可伸缩的方式联网。这将安装工作量降至最低，并确保正确的电缆布线。此外，这种用于测定电能质量的测量系统具有极高的成本效益。因此，可伸缩测量仪器实际上结合了符合IEC60688的传感器、符合IEC61557-12的电量计量和监测以及符合IEC62586-1的电能质量仪器。---电能质量分析仪

电能质量分析仪应用领域：

☆ 变电站供电监控

☆ 工业配电系统的监测

☆ 通过识别负载行为实现能源优化

☆ 通用智能电网应用

附录：为什么同轴电缆特别合适

同轴电缆是具有同心结构的两极电缆。它们由一个内部导体（也称为芯）组成，由一个中空的圆柱形外部导体以恒定的距离包围。外导体保护内导体免受干扰辐射。同轴电缆适用于传输频率范围从几kHz到几GHz的高频宽带信号。

由于其物理特性和简单的性质，同轴电缆非常适合于可扩展的电流链路技术。高频信号传输干净，性能高。此外，来自外部的干扰以及对外部的干扰都得到了很好的屏蔽。同轴技术还可以将最大总长度为20m的环形线路设置为“准总线”，从而大大减少布线工作量。

因此，电流链路模块的辅助电源以及信号在一根电缆中传输。这样就无需将许多令人困惑的单独电缆送入配电柜。此外，现有的IT基础设施没有额外负担，因为硬布线对无线电信号不敏感。通过环总线甚至进入环总线的黑客攻击也被消除。---可扩展测量装置

使用LINAX PQ5000的可扩展测量系统的优势

☆ 符合IEC61000-4-30 Ed. 3 A级标准并通过PQI计量认证

☆ 一个可扩展的系统，用于认证级电能质量领域，以及多达10条馈线的负载和效率管理

☆ 一个可选的基于高精度电流互感器的电流测量（例如，直接在变压器后面）

☆ 每个馈线通过电流链路有3或4个通道（最多32个电流）

☆ 多个馈线同时进行的一次测量活动，而不是每个馈线都测量一遍的传统测量活动

☆ 通过Web浏览器可直接生成符合性电能质量报告和事件显示（例如，符合EN50160标准报告）

☆ 电压事件与单个通道电流的同步故障记录（IEC61000-4-30第3版）

☆ U/I/P/Q/相角的时间同步负载管理

☆ 每个电流链路通道的电流测量值高达1'000A，过电流高达20'000A

☆ 电网资费表P&Q（采购和交付）

☆ 升级到智能电网中的控制任务（例如PQ电网利用率）

☆ 通过用户友好的多设备工具进行系统管理，便于调试和高效维护

☆ 大型配电系统（馈线）仅使用一个经计量认证的测量系统进行连续监测

☆ 单电压测量因此对空间要求低

☆ 基于可扩展电流互感器的低布线工作量

☆ 由于采用非接触式罗氏线圈测量技术，无需断电即可安装测量系统（注意：遵守职业健康安全）

☆ 由于久经考验的同轴原理，非常坚固

☆ 电流值与电压时间同步（IEC61000-4-30）

☆ 短路情况下的可选故障记录

☆ 各种通信接口可选（Modbus TCP/IP, Modbus RTU, REST API, IEC61850, Cloud with MQTT, Webbrowse）

☆ 多种操作语音可选

☆ 利用强大的测量技术快速推出

稳态电能质量和潮流测量 ---智能电网整体解决方案

移动版电能质量与潮流测量

以及不可无视的测量设备层面的数据和操作安全性

智能电网整体解决方案总结

电网的复杂性持续增强。对于电网运营商来说，要做到在电网中创建良好的透明度并以一种有益的方式进行处理可能很重要。为此，应该考虑将高质量的测量系统与现代软件解决方案结合起来。

此外，同样不应该忽视时间同步的重要性。特别是在可扩展性方面，PQIs（电能质量信息管理系统）通常不能及时同步的对电流和电压事件进行确定和显示。这会阻止实时数据的确定。
