PQ系列高精度电能质量分析仪网页版软件应用步骤简介!

来源:德国GMC电能质量 发布时间:24-09-06 浏览:176 次

发布时间:2022年5月25日                   作者:德国GMC-I高美测仪(上海电励士)

PQ系列高精度电能质量分析仪网页版应用步骤简介:

电能质量在线装置网页版软件-登陆

通过网络浏览器访问系统,点击常用网址链接即可登入系统,用户在界面上可以看到系统的左侧的功能键和右侧的瞬时值数据,如下图所示。建议使用Google-Chrome或Firefox作为浏览器。

电能质量在线装置网页页面

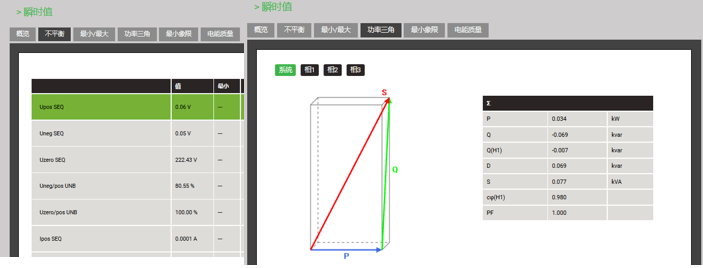

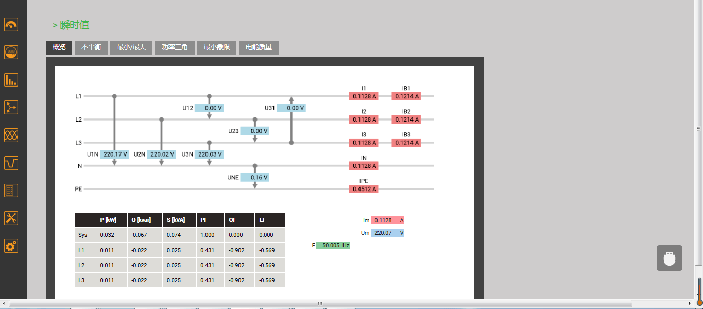

PQ系列电能质量在线装置网页版软件-瞬时值

瞬时值页面显示了目前指定设备的电气接线方式,电流、电压、频率、功率等实时值情况,同时可以看到三相不平衡、最大最小值、功率三角等数据。

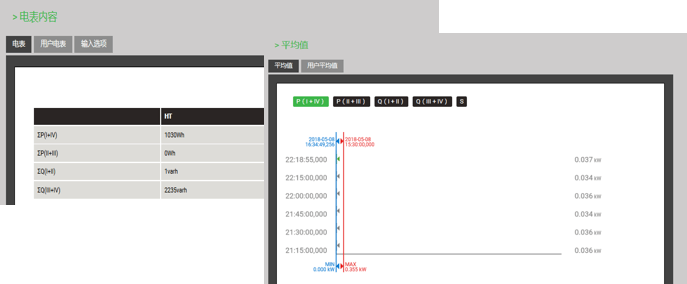

PQ系列电能质量分析仪网页版软件-能耗

在系统初始化页面用户点击“能源”功能之后,系统就会自动切换到能耗表计页面中,用户可以在这里查看选定表计的能耗数据,同时可以查看平均功率值。详情界面情况如下图所示:

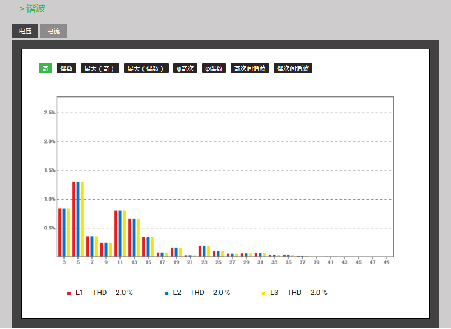

PQ系列便携式电能质量分析仪网页版软件-谐波

在系统主界面中用户点击 “谐波”功能之后,系统就会自动进入谐波详情功能页面中,显示电流、电压的分项谐波,总谐波。详情界面情况如下图所示:

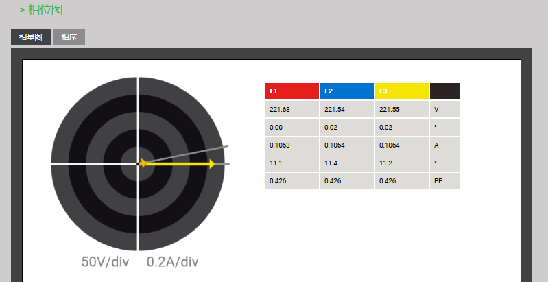

PQ系列高精度电能质量检测仪网页版软件-相位图

在系统主界面中用户点击 “相位”功能之后,系统就会自动切换到相位图详情功能页面中,用户可以在这里查看相序情况。详情界面情况如下图所示:

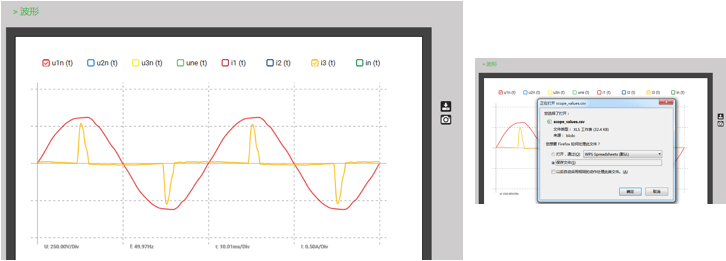

PQ系列电能质量测试装置网页版软件-波形

在系统主界面中用户点击 “波形”功能之后,系统就会自动切换到波形详情功能页面中,用户可以在这里对监测到波形实时查看,具体数据还可以下载为Excel文件或者图形。界面情况如下图所示:

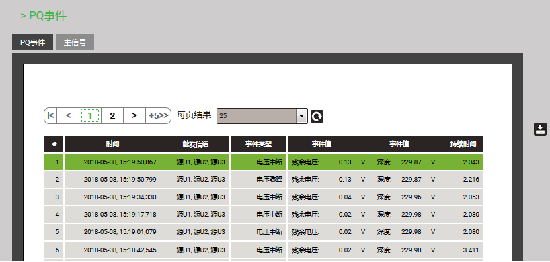

PQ系列多功能电能质量分析仪网页版软件-事件

在系统主界面中用户点击 “事件”功能之后,系统就会自动切换到事件的详情功能页面中,用户可以在这里对监测到的事件内容进行查看。详情界面情况如下图所示。该设备监视下表中列出的电压事件。 公共低压配电系统的触发阈值和滞后的默认值设置为EN50160的 公共值。 这些值可以由用户根据他的个人需要进行更改。

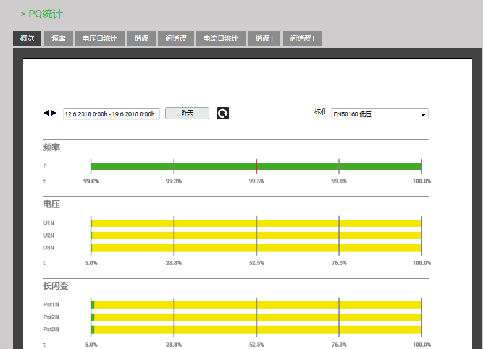

PQ系列三相电能质量分析仪网页版软件-PQ统计

在系统主界面中用户点击 “PQ统计”功能之后,系统就会自动切换到PQ统计详情功能页面中,用户可以在这里按照标准对电能质量的内容进行查看,。详情界面情况如下图所示:。

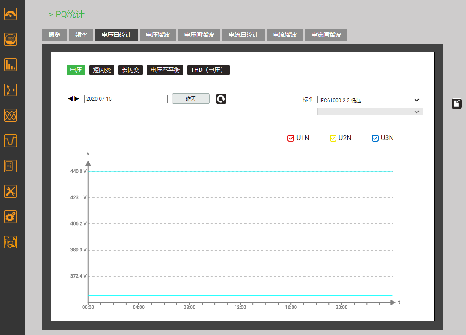

PQ系列电能质量检测装置网页版软件-事件

在PQ统计里面,可以根据日期选择查看电压,短闪变,长闪变,电压不平衡,THD(电压)的相关数据及波形。同时,可根据不同的IEC标准,输出响应的测试报告,以清晰的知道被测的电力系统是否有相应的电能质量问题。。


PQ系列电能质量分析仪网页版软件-数据导出

在系统各个分界面中用户点击 下载功能之后,系统就会将所需要的数据导出CSV格式到指定位置。详情界面情况如下图所示:

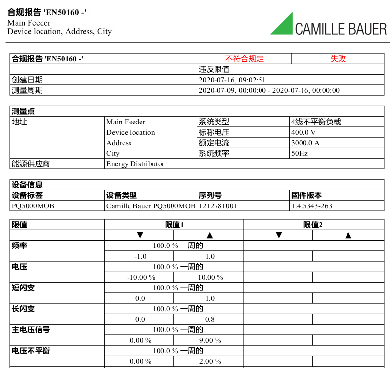

PQ系列电能质量测试仪网页版软件-出具检测报告

该设备的最大特点即可根据不同的标准一键出报告,告知客户供电是否合格,并判断出不合格的地方在哪里
