发布时间：2022年6月28日               作者：德国GMC-I高美测仪（上海电励士）

电能质量分析仪PQ系列产品分类：

1、LINAX PQ3000电能质量分析仪

2、LINAX PQ5000电能质量分析仪

3、LINAX PQ5000-MOBILE电能质量分析仪

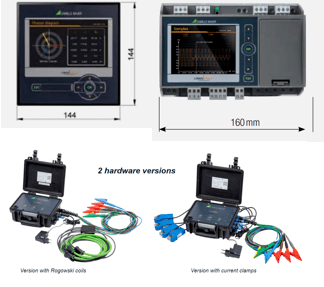

PQ系列便携式电能质量分析仪产品差异：

LINAX PQ3000电能质量分析仪

面板安装，可选以太网和RS485接口，3组I/O口额外选择

LINAX PQ5000便携式电能质量分析仪

轨道安装，比PQ3000多MODBUS/RTU接口，可以选择不要TFT显示屏，可选不间断电源，但少一组输入输出

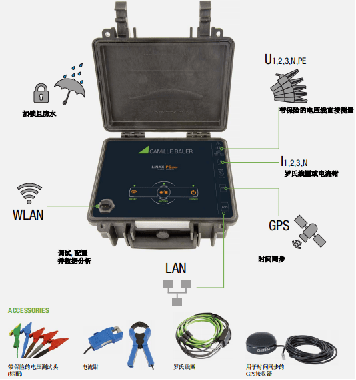

LINAX PQ5000-MOBILE电能质量监测装置

便携移动，带传感器，没有控制接口，带wlan，

PQ5000m配置及注意事项：

需要单独配置平板,然后通过WLAN与PQ5000进行通讯，显示，和设置

选择电流钳和罗氏线圈的接口不同，前期确认清楚，后期无法更改

PQ系列电能质量分析仪网页版软件-登陆

通过网络浏览器访问系统，点击常用网址链接即可登入系统，用户在界面上可以看到系统的左侧的功能键和右侧的瞬时值数据，如下图所示。建议使用Google-Chrome或Firefox作为浏览器。

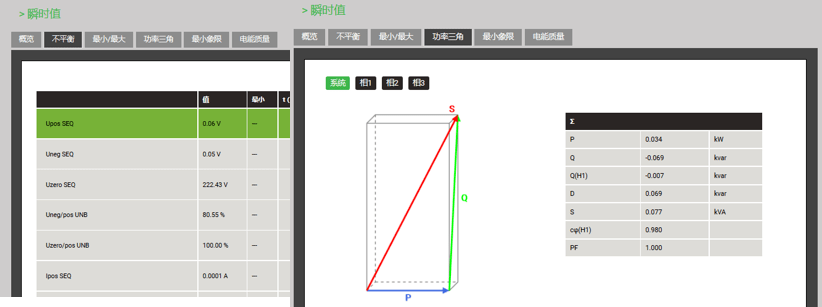

PQ系列网页版软件-瞬时值

瞬时值页面显示了目前指定设备的电气接线方式，电流、电压、频率、功率等实时值情况，同时可以看到三相不平衡、最大最小值、功率三角等数据。

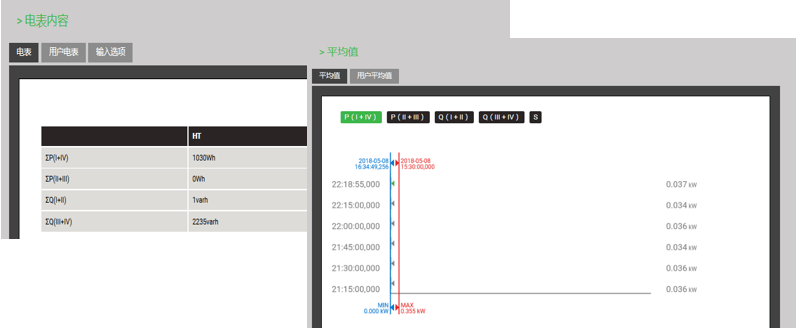

PQ系列网页版软件-能耗

在系统初始化页面用户点击“能源”功能之后，系统就会自动切换到能耗表计页面中，用户可以在这里查看选定表计的能耗数据，同时可以查看平均功率值。详情界面情况如下图所示：

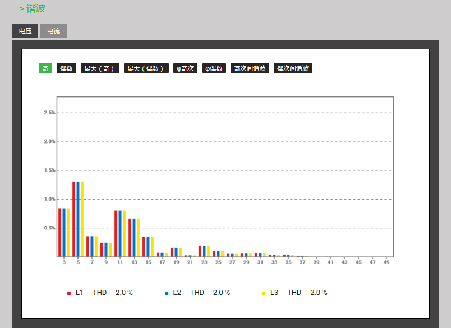

PQ系列网页版软件-谐波

在系统主界面中用户点击 “谐波”功能之后，系统就会自动进入谐波详情功能页面中，显示电流、电压的分项谐波，总谐波。详情界面情况如下图所示：

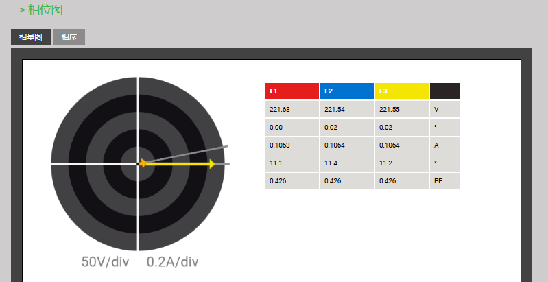

PQ系列网页版软件-相位图

在系统主界面中用户点击 “相位”功能之后，系统就会自动切换到相位图详情功能页面中，用户可以在这里查看相序情况。详情界面情况如下图所示：

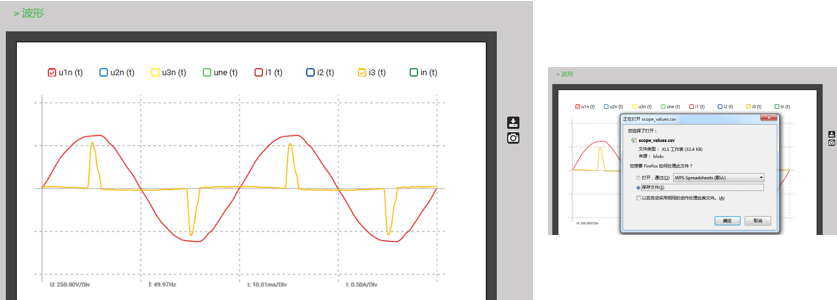

PQ系列网页版软件-波形

在系统主界面中用户点击 “波形”功能之后，系统就会自动切换到波形详情功能页面中，用户可以在这里对监测到波形实时查看，具体数据还可以下载为Excel文件或者图形。界面情况如下图所示：

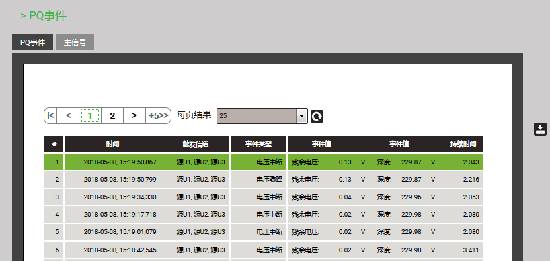

PQ系列网页版软件-事件

在系统主界面中用户点击 “事件”功能之后，系统就会自动切换到事件的详情功能页面中，用户可以在这里对监测到的事件内容进行查看。详情界面情况如下图所示。该设备监视下表中列出的电压事件。 公共低压配电系统的触发阈值和滞后的默认值设置为EN50160的 公共值。 这些值可以由用户根据他的个人需要进行更改。

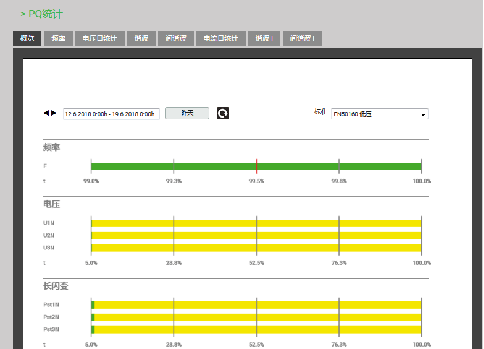

PQ系列网页版软件-PQ统计

在系统主界面中用户点击 “PQ统计”功能之后，系统就会自动切换到PQ统计详情功能页面中，用户可以在这里按照标准对电能质量的内容进行查看，。详情界面情况如下图所示：

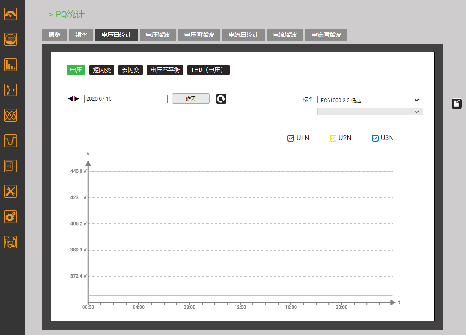

PQ系列网页版软件-事件

在PQ统计里面，可以根据日期选择查看电压，短闪变，长闪变，电压不平衡，THD(电压)的相关数据及波形。同时，可根据不同的IEC标准，输出响应的测试报告，以清晰的知道被测的电力系统是否有相应的电能质量问题。

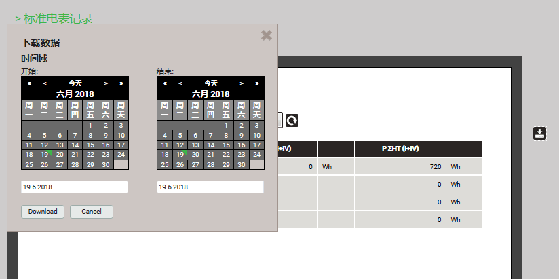

PQ系列网页版软件-数据导出

在系统各个分界面中用户点击 下载功能之后，系统就会将所需要的数据导出CSV格式到指定位置。详情界面情况如下图所示：

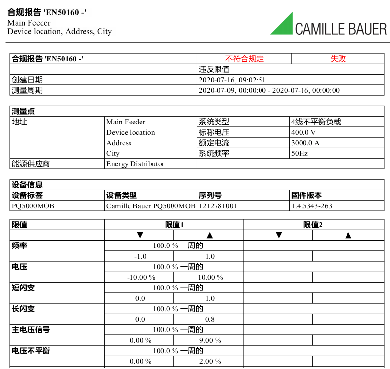

PQ系列网页版软件-出具检测报告

该设备的最大特点即可根据不同的标准一键出报告，告知客户供电是否合格，并判断出不合格的地方在哪里
