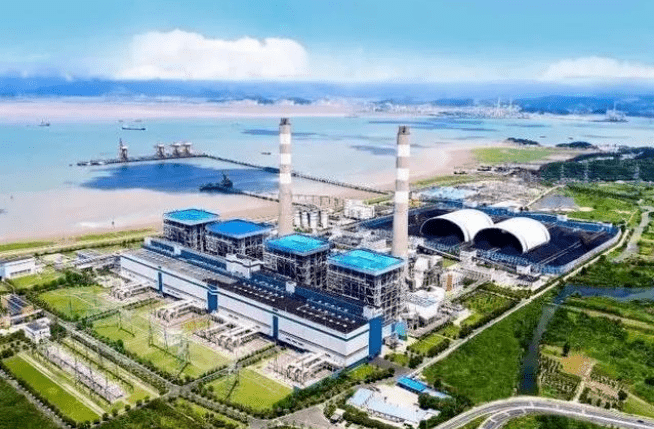

电能质量监测装置在电厂谐波中的应用：

1、谐波的产生

在配电系统中，其频率为基波频率50Hz整数倍的电波，均为高次谐波。而高次谐波会造成系统基波波形的畸变。产生高次谐波的设备和负荷称为高次谐波源或谐波源，一切非线性负荷都是谐波源。

当配电网向非线性负荷供电时，这些设备在传递(配电变压器)、变换(硅整流和换流设备)吸收(电弧炉)电网所供给的基波能量的同时，又把部分基波能量转换为谐波能量，向系统倒送大量的高次谐波，使系统正弦波形发生畸变。

2、谐波在电厂中的危害

配电网的谐波给配电系统造成一系列的危害。其在电厂的危害列举如下：

☆ 使旋转电机增加附加损耗和局部发热， 并引起机轴振动，降低出力和电动机的电磁转距，加速绝缘老化； 另外某些谐波在电流波形的过零点产生失真，它会干扰或引起发电机控制电路不稳定；谐波产生的谐波转矩，使感应电动机产生噪声。

☆ 导致消弧线圈灭弧作用失效

☆ 导致配电变压器过热，甚至烧毁。

☆ 造成断路器设备不正常运行。

☆ 导致母线和接线板过热。

☆ 导致熔断器熔丝过热，谐波电流大可导致熔丝过热， 使熔丝电流时间特性曲线移位。此种现象在小电流故障时特别明显。

☆ 导致配电柜产生机械谐振。

☆ 谐波产生“反向功率因数” ，非线性负载产生谐波电流加到基波中， 这时视在功率明显地高于有功功率，降低了功率因数。

☆ 造成照明电路的危险过热、绝缘损坏、短路或电路中断。

☆ 引起并联电容器补偿装置对谐波的谐振放大，从而导致电容器及串联电抗器的过负荷或

☆ 导致配电线路和电缆的附加损耗。

☆ 引起继电保护和自动装置误动。

☆ 造成电能表计量误差。

3、标准限值--谐波测试测量仪器装置

(1)谐波电压和电流

110kV公共连接点的谐波电压总畸变率国标限值为2％，35kV公共连接点的谐波电压总畸变率国标限值为3％，10kV和6kV公共连接点的谐波电压总畸变率国标限值为4％。

(2)三相电压不平衡度限值

电力系统公共连接点正常电压不平衡度允许值为2％，短时不得超过4％。接于公共连接点的每个用户，引起该点正常电压不平衡度允许值为1.3％。

(3)发电机负序电流限值

根据发电机的不平衡运行条件，通常规定I2/IN应小于0.08。即在发电机长期工作情况下，注入发电机的负序电流与发电机额定电流的比例应小干8％

(4)电压闪变限值

110kV公共连接点的短时电压闪变限值P为0.8，长时电压闪变限值为0.6。10k和6kV公共连接点的短时电压闪变限值Pst为0.9，长时电压闪变限值为0.7。

电能质量监测仪监测的应用应进一步对电厂用电的污染源进行监督，要加强对配电网谐波源及其危害的分析研究，提出综合治理的措施，要像重视自然环境污染一样的重视谐波对电网的污染，提高电厂谐波治理的现代技术水平。
