电能质量高次谐波和波形畸变问题在钢铁企业应用中的分析：

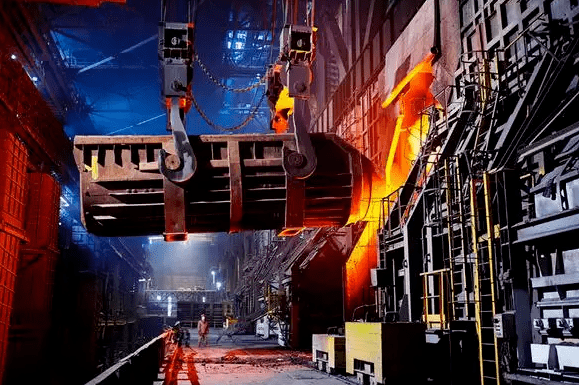

钢铁工业一直是一个大用户，随着钢铁冶金工业的蓬勃发展，电力负荷急剧增加，容量、非线性和冲击负荷也在增加，对供电系统的电力质量构成了新的挑战。

同时，现代高度自动化、智能化、高灵敏度的工业电力设备也对供电质量提出了更高的要求。因此，研究钢铁工业供电系统的电能质量和控制技术，对提高供电可靠性、减少损耗、提高电力设备效率、保证产品质量起着非常重要的作用。电力电子、信息技术、储能技术等科学技术的快速发展和广泛应用，不仅引入了新的问题，提出了更高的要求，而且带来了更有保障的电能质量控制对策。--电能质量在钢铁中的应用

电能质量的波型畸变和高次谐波问题：

从电压、电流、电源和电源质量等方面提出标准，导致电压、电流或频率误差，包括频率误差、电压误差、电压波动和闪光、三相不平衡、电压暂时下降、短时间中断和电源连续性，是电能质量问题。

电能质量分析仪--波型畸变和高次谐波的产生和影响

在钢铁行业，变频调速设备、大功率晶闸管整流装置、冶金电炉等。在工作中，不可避免地会产生高次谐波，电源搜索形状会变形，从而对电网造成污染。

在上述设备中，轧钢系统中使用的大功率整流设备产生的高次谐波是典型、常见的。同时，交流变频调速系统产生的谐波不仅包含一般变流设备中的整数次谐波，还包含基频和特征次谐波的旁路成分，可能导致某些频率下的谐振。

电能质量分析--波型畸变和高次谐波可能导致危害：

①高谐波的存在会导致电力电容器及其串联电抗器过热、老化或穿透。另一方面，谐波电流很容易引起一定的频率

F补偿装置的谐振引起过电流、过电压，进而烧坏电抗器和电容器。

②谐波电压失真会降低电机的效率。引起发热、振动和高频噪声。电机末端的谐波电压失真反映在电机中的谐波磁链中。其旋转频率不同于转子同步频率。高频电流感应在转子中，其影响与基波负序电流相似。

③由于谐波电流属于高频电流，由于谐波电流属于高频电流，导线电阻受皮肤收集效应的影响，其电阻值会增大，线损增大不容忽视。

④可能导致高频保护设备的误操作，造成大面积停电，造成生产损失，危害安全，给电网和企业造成重大损失。此外，高谐波可能导致电能测量错误，对信号的影响不容忽视。
