发布时间：2022年12月08日                  作者：德国GMC-I高美测仪（上海电励士）

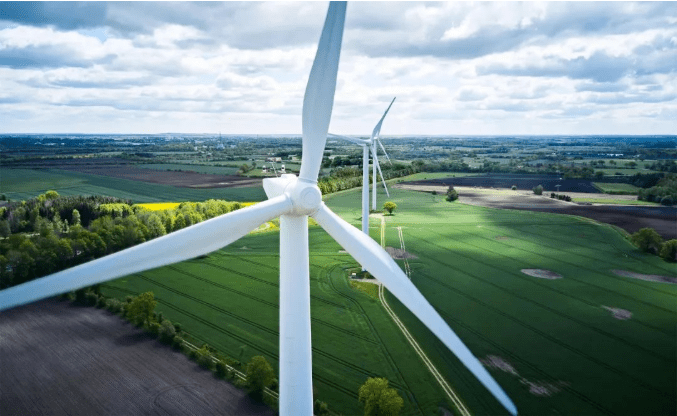

风力发电系统：雷电防护与检测标准及方法

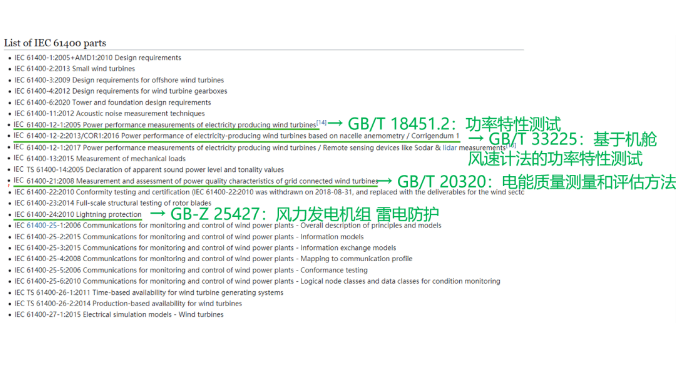

1、风电检测标准：GB-Z 25427 / IEC61400-24 风力发电机组 雷电防护：

01相关章节：

等电位连接

风力发电机组内部的搭接要求：零部件之间建立等电位连接，以消除雷击时的接触和跨步电压。

接地

将雷电流通过接地系统引入大地，每个机组都应配置自己的接地系统。雷电防护接地系统应始终与电力系统的接地等电位相连。

02其他参考标准：

■ GB/T 21714.1 雷电防护 第1部分：通则

■ GB/T 21714.2 雷电防护 第2部分：风险评估

■ GB/T 21714.3 雷电防护 第3部分：建筑物的物理损坏和生命危险

■ GB/T 21714.4 雷电防护 第4部分：建筑物内电子和电气系统

03雷电流接地检测的目的：

■ 保护叶片免受直击雷影响。

■ 保护主轴承、齿轮轮齿不受传递雷电流而受到损坏。

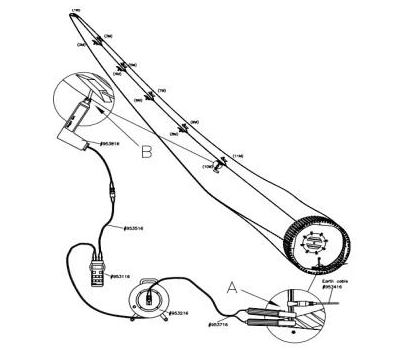

2、雷电防护与检测：

等电位连接精确测量的关键技术！

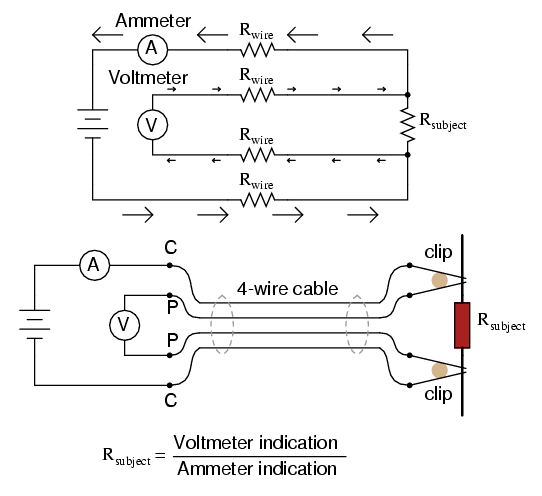

开尔文四线法测量：消除测试长导线电阻和接触电阻

温度补偿：因导线受温度影响较大，温度补偿进一步确保精确测量

消除热电动势影响：两种不同的金属连接在一起时，会产生电动势（热电偶效应）

3、等电位和接地测试仪器

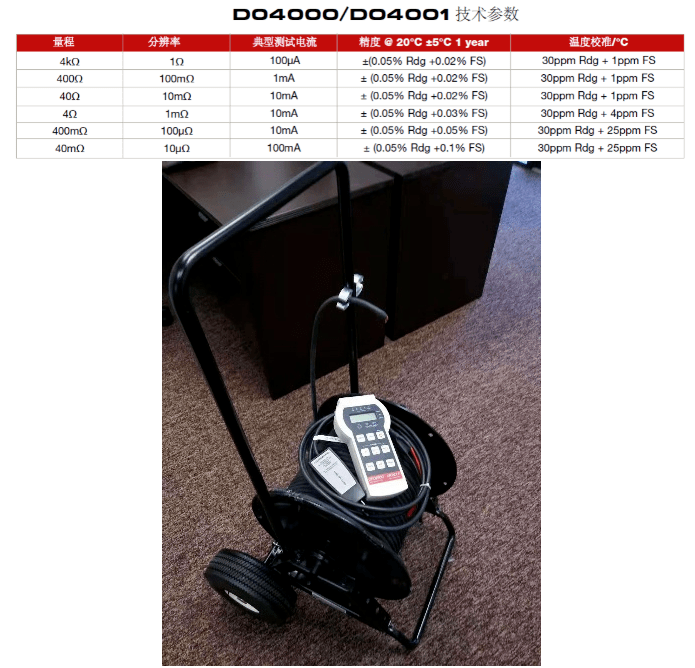

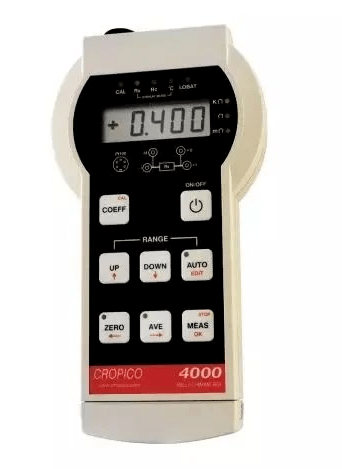

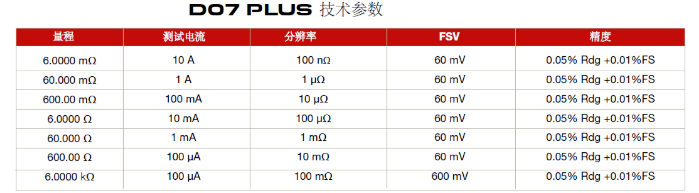

DO4000 / DO4001 / DO7Plus

接地测试仪器

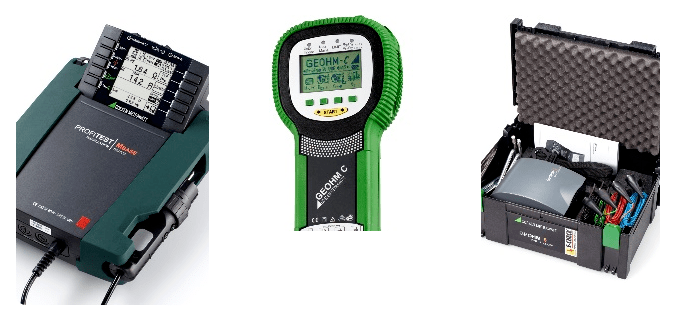

PROFITEST M Pro / GEOHM C/5

等电位和接地测试仪器
