smartcollect能源管理系统软件介绍二

能源管理系统软件SMARTCOLLECT-PM10 ? PM20 ? PM30

--测量数据采集，数据分析，能源监控和自动报告

七、SMARTCOLLECT-模块

PM10-基本模块

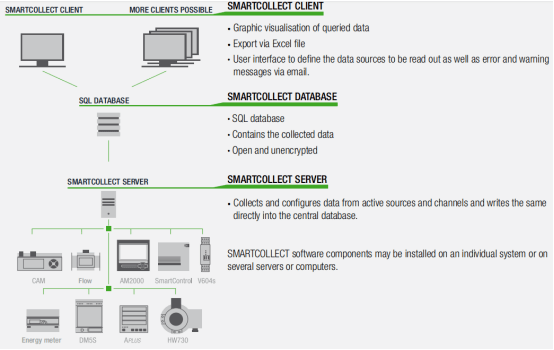

基本PM10模块以简单的方式获取测量数据，并将其存储在开放的SQL数据库中。该模块提供了数据分析和平稳能源监测的基本功能，并有助于编写和发送报告。采用复杂的图形用户界面，SMARTCOLLECT提供清晰排列的软件，操作简单。

Camille Bauer和Gossen Metrawatt设备只需点击几下即可轻松快速地集成。

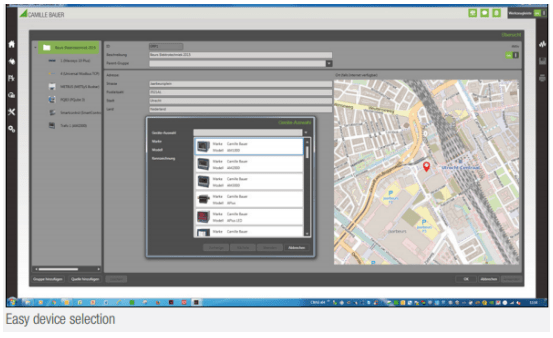

用户从所有设备的列表中选择所需的设备，并通过鼠标点击标记要测量的变量。

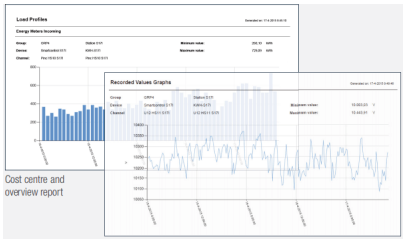

能源数据可以分配给成本中心，并合并到与所需时间段相关的报告中。温度、电压或电流等变量可以在概览报告中可视化。用户可以存储这些报告，也可以通过电子邮件自动转发。

八、PM20-电能质量

PM20模块通过系统质量仪器的各种可视化和分析选项扩展了基本的PM10模块。系统质量仪表的PQDIFF文件被导入、转换并写入数据库。根据EN50160，测量数据可以作为报告发布。

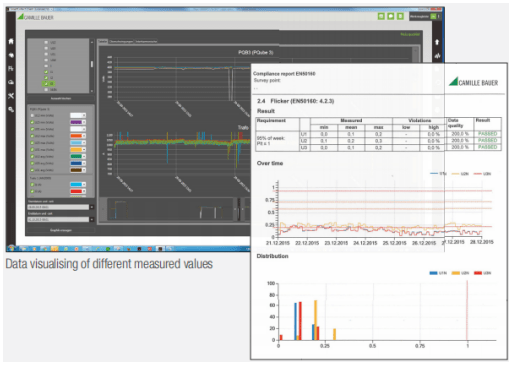

从系统质量仪表导出PQDIFF文件后，这些文件将被解压缩并存储在数据库中，如果需要，也可以原始格式存储在硬盘上。PM20模块的图形界面允许对仪器变化最大的测量值进行可视化。

九、PM30-可视化

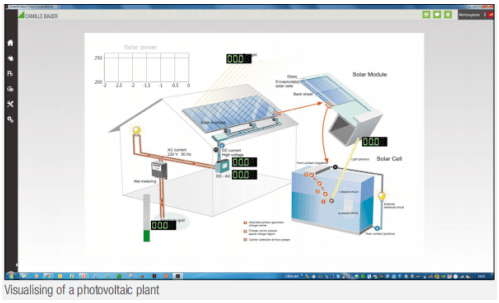

反过来，PM30模块建立在PM20模块的基础上，并对其进行补充，以可视化工厂、流程和程序。可以将带有实时测量数据、开关状态和限值的单个图像、图表或图纸链接起来，以进行广泛的可视化。

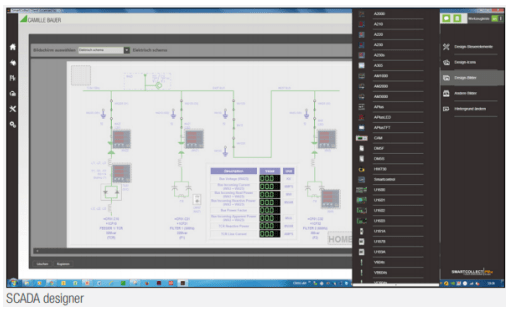

使用集成的设计器，任何背景都可以扩展为单独的SCADA概览图像。数字显示器、模拟指示器、信号灯、开关、图表和更多项目可以根据需要排列并插入图像中。

几个SCADA图像可以相互链接，从而可以在可视化模式下实现从一个图像到下一个图像的改变。与静态图片相比，这可以实现更广泛的可视化，例如放大图像或穿过工厂或建筑物。

PM30模块的高性能图形界面允许在图形中同时显示各种设备的几个测量数据。曲线形状和可视化的类型可以被单独地调整。

十、模块化设计

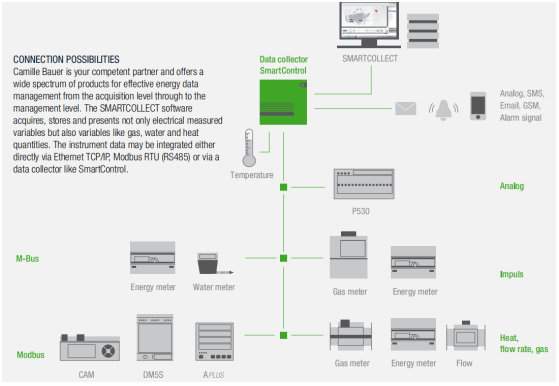

连接可能性

Camille Bauer是您的得力合作伙伴，提供广泛的有效能源数据产品，从采购层面到管理层。SMARTCOLLECT软件获取、存储和呈现的不仅仅是电气测量变量，也包括气体、水和热量等变量量。仪器数据可以集成直接通过以太网TCP/IP、Modbus RTU（RS485）或通过数据收集器，如SmartControl。
