电能质量测试仪接线方法原理及操作指南：

电能质量测试仪接线方法：

引言

电能质量测试仪是用于对供电系统的电能质量进行评估和监测的关键工具。准确的接线方法对于确保测试结果的可靠性和准确性至关重要。本文将详细介绍电能质量测试仪的接线方法，以帮助使用者正确地安装和应用测试仪器。

一、电能质量测试仪的基本组成

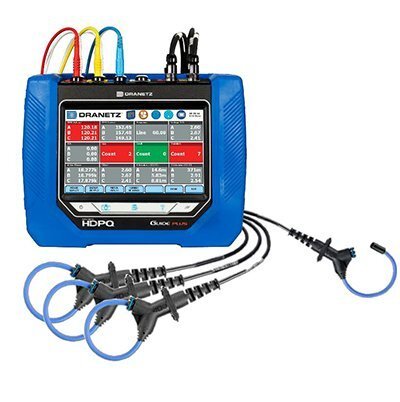

电能质量测试仪通常由测量单元、显示屏、数据存储装置和电源组成。测量单元包括电流传感器和电压传感器，用于采集电能质量参数。显示屏用于实时显示测量结果，数据存储装置用于记录和存储历史数据，电源则为仪器提供工作电力。

二、电能质量测试仪接线方法的选择

根据测试对象的不同，电能质量测试仪的接线方法可分为三种常见的配置方式：三相四线、三相三线和单相两线。

1. 三相四线接线方法

三相四线电能质量测试仪适用于对三相四线制供电系统的质量参数进行评估。该接线方法需要连接A、B、C三相和N相（零线）到测试仪的电源端子，以实现电源的供给。同时，还需要连接电流传感器和电压传感器到测试对象的电流和电压回路，以实时采集相关参数。

2. 三相三线接线方法

三相三线电能质量测试仪适用于对三相三线制供电系统的质量参数进行评估。该接线方法需要连接A、B、C三相到测试仪的电源端子，以实现电源的供给。与三相四线接线方法不同的是，三相三线制系统不需要连接N相。同时，还需要连接电流传感器和电压传感器到测试对象的电流和电压回路，以实时采集相关参数。

3. 单相两线接线方法

单相两线电能质量测试仪适用于对单相两线制供电系统的质量参数进行评估。该接线方法较为简单，只需要连接测试仪的两个电源端子到测试对象的两相电源线上，并连接电流传感器和电压传感器到测试对象的电流和电压回路，以实时采集相关参数。

三、电能质量测试仪接线方法的实施步骤

1. 准备工作

在进行接线之前，首先需要确认测试仪是否适用于所需测试的电源系统类型，以及所需采集的参数范围是否符合要求。同时，还需要对测试仪进行校准和检测，确保其工作正常。

2. 确定接线方式

根据实际需求，选择合适的接线方式，即三相四线、三相三线或单相两线。确保选择的接线方式和测试仪型号相匹配。

3. 连接电源端子

根据所选接线方式，将测试仪的电源端子与测试对象的电源线连接。注意在连接过程中确保安全，避免电源短路或断线。

4. 连接传感器

根据测试对象的电流和电压回路，连接相应的电流传感器和电压传感器。确保传感器的正确安装和接线。

5. 开启测试仪

当所有接线都完成后，开启电能质量测试仪的电源，并进行必要的设置和校准。确保仪器正常工作。

4. 进行测试

根据实际需求和测试标准，进行电能质量测试。通过测试仪器的显示屏可以实时获得相关参数的测量结果。

5. 数据分析和报告输出

对采集到的测量数据进行分析和处理，生成报告或记录。根据需要可以输出图表、曲线和统计数据，以便更好地评估和监测电源系统的电能质量。

结论

电能质量测试仪的接线方法对于测试结果的准确性和可靠性至关重要。正确地选择和实施接线方法是保证测试仪器正常工作的前提条件。通过本文的介绍，相信读者已经对电能质量测试仪接线方法有了更深入的了解，能够正确地进行接线并进行相关测试。在实际应用中，需要根据具体的要求和实际情况选择合适的接线方式，并进行必要的校准和检测，以确保测试结果的准确性和可信度。

电能质量测试仪接线原理及操作指南：

在现代社会中，电能质量问题日益凸显，因此电能质量测试仪成为了一项重要的设备。而电能质量测试仪的正确接线是确保测试准确性的关键因素之一。本文将介绍电能质量测试仪的接线原理及操作指南，以帮助大家正确配置测试仪并进行准确测试。

一、电能质量测试仪的接线原理

电能质量测试仪主要用于测量电压、电流、功率、功率因数、频率等参数，以评估电能质量是否达到相关标准。而测试仪的接线原理可以分为两个关键部分，包括电流接线和电压接线。

1. 电流接线

电流接线是通过电流夹进行的。对于单相系统，将电流夹分别夹在所测回路的两根导线上即可；对于三相系统，需要将三个电流夹分别夹在三相回路的导线上。在接线过程中，需要注意将电流夹和测试仪的电流输入端正确连接，确保导线不松动。另外，为了减小电阻的影响，应尽量缩短电流夹与测试仪之间的导线长度。

2. 电压接线

电压接线是通过电压插头进行的。对于单相系统，将电压插头插入测量电压的相位线和零线上；对于三相系统，需要分别插入三个相位线和一个共用零线。在插拔电压插头时，应注意插头与插座的良好接触，确保信号传输的可靠性。此外，电压插头也需要与测试仪的电压输入端正确连接。

二、电能质量测试仪的操作指南

接线完成后，下面是一些电能质量测试仪的操作指南，以供参考。

1. 选择测试模式

根据需要进行的测试任务，选择相应的测试模式。电能质量测试仪通常具有多种测试模式，如功率测试模式、电压/电流测试模式、谐波测试模式等。根据具体的测试要求，选择相应的模式以保证测试的准确性和有效性。

2. 设置测试参数

根据具体测试需求，设置所要测量的参数，如电流、电压范围、功率因数等。在设置参数时，应参考被测设备的实际情况，并根据需要进行相应的调整。同时，还应注意测试仪的量程，确保所设置的参数在其范围之内。

3. 开始测试

当测试参数设置完成后，可以开始进行测试。在测试过程中，应密切观察测试仪上的显示屏，确保数据的准确显示。同时，还应关注测试仪上的警报指示灯，以便及时发现测试异常情况。

4. 保存和分析测试数据

测试完成后，可以将测试数据保存到测试仪的存储介质中，便于后续的分析和处理。同时，还可以通过连接计算机等外部设备，将数据导出到电脑上进行更加详细的分析和报告生成。

5. 定期校验和维护

为了保证测试仪的准确性和可靠性，需要定期进行校验和维护。校验可以通过与标准仪器进行对比测试来完成，维护则包括仪器外观的清洁和内部元器件的检查。同时，还应定期更新测试仪所使用的软件版本，以确保仪器处于新的功能和性能状态。

通过以上操作指南，我们可以正确接线并操作电能质量测试仪，以获得准确的测试结果。然而，需要注意的是，在进行测试之前，还应熟悉相关的测试标准和要求，并进行必要的培训和学习。只有这样，才能更好地应对电能质量问题，并采取相应的措施进行改进。

电能质量测试仪的接线原理及操作指南对于正确配置和使用测试仪至关重要。通过正确接线，并按照操作指南进行操作，我们可以准确评估电能质量问题，为解决相关问题提供科学依据。希望本文能对您有所帮助，谢谢阅读！
