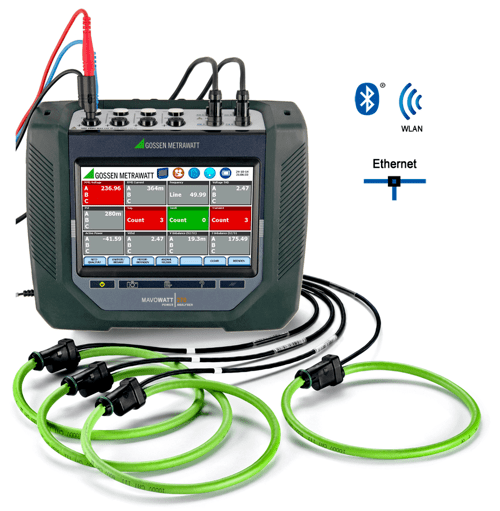

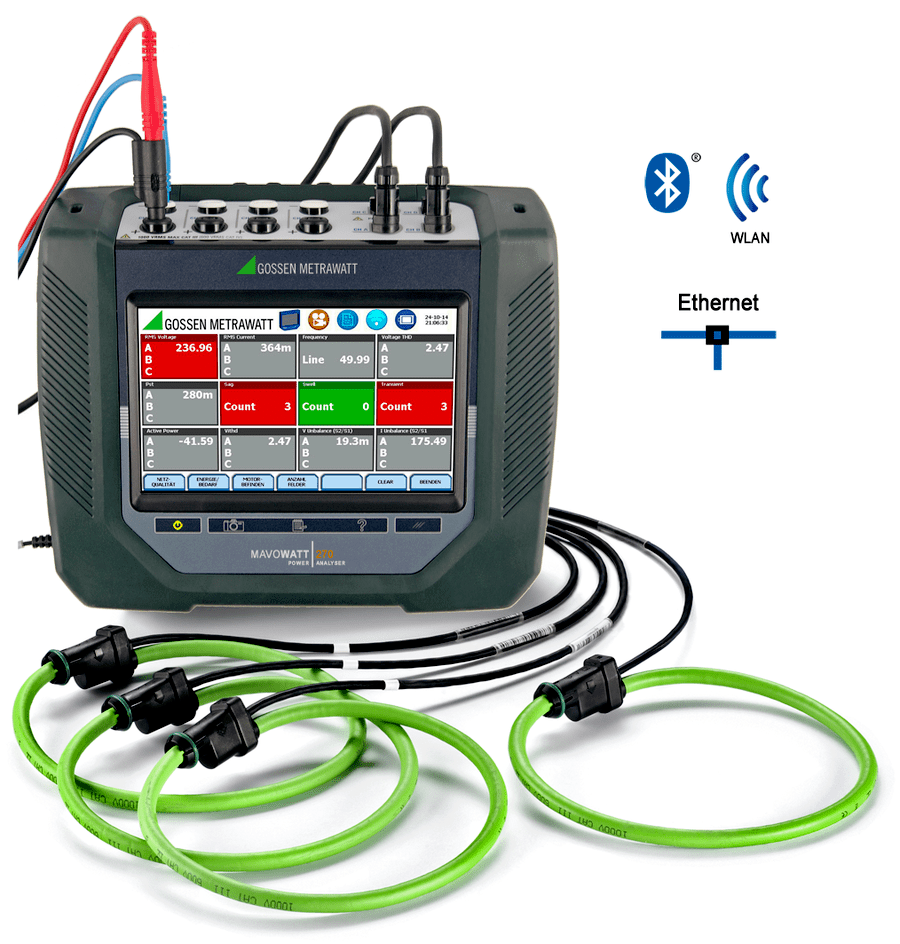

電能質量測量設備 MAVOWATT 2XX系列

便攜式儀器，用于綜合電能質量，能源和需求分析，適合在1000V CAT III和600VCAT IV環境中進行測量。

安全，直觀，靈活地分析電能質量以及功率能耗需求

Mavowatt 240三相電能質量分析儀產品應用：

電能質量測試– 高效安全，保障電網清潔

MAVOWATT系列電能質量分析儀用于監控，分析和記錄公共電網系統和工業用電中的電能質量參數。

我們在MAVOWATT系列產品的開發過程中，非常重視安全的操作，多種通信接口選項，眾多的記錄和報告生成功能以及更高的采樣率和更高的測量分辨率。

MAVOWATT電能質量分析儀已細分為四種不同的性能等級，從高性價比的A級入門款，到擁有超強功能的旗艦機型，您可以獲得與您的測量任務W美匹配的解決方案。

在這些創新產品的幫助下，可以獲得所有和電能質量相關的測量數據，這對于供電質量意義重大。電網擾動和電能質量事件可以根據不同的測試標準輕松的標記，生成國際和國內標準報告 - 為可持續優化供電質量打下的好基礎。

Mavowatt 240三相電能質量分析儀/電能質量測試儀技術參數

完全滿足 IEC 61000-4-30 標準的 “CLASS A” 級產品

MAVOWATT 240
包含Mavowatt 230的功能，另外
■ 應答模塊
■ 紋波控制信號記錄
■ 擴展了事件觸發后最多10,000個周波的波形記錄
■ 藍牙接口
■ 無線網絡接口

電能質量測試儀DRANVIEW 7軟件

業界L先的電能質量分析軟件 – 簡單, 友好, 專業

■ 直觀的操作，包括具有Office外觀的現代用戶界面和可自定義的工具欄

■ 極高的性能：借助64位處理器，可以快速處理大量數據

■ 專業定制的個性化自動報告數學公式選項，用于各種測量值記算，例如對地漏電流或差值電流

■ 多站點分析，計算和記錄來自不同設備的多達 16 個同步數據記錄

■ 由于支持 PQDIF，Comtrade，CSV 和其他數據格式，兼容其它廠家的測試數據

■ 用于修復測量數據（時間戳，極性反轉）的救援套件，無需重新到現場記錄測量值

電能質量測試儀界面介紹

啟動電流測量電

電能質量事件的詳細圖形化顯示

電能質量測試儀Mavowatt產品特色

■ 滿足IEC 61000-4-30: Class A(2008)級精度的革新性產品
■ 每周期512次采樣率，便于抓取瞬間電壓電流事件
■ 7” WVGA超大彩色觸摸屏，引導式操作
■ 強大的諧波分析能力，電壓及電流諧波分別可達127次及63次
■ 單文件存儲最大可達4G
■ 4 通道電壓差分1000Vrms CATIII輸入
■ 多種的通訊接口(以太網/USB/藍牙等)，支持用戶通過手機、平板電腦等設備遠程瀏覽數據并調整設置

設備性能測試
在新設備安裝前，使用MAVOWATT系列產品能簡化對該設備功率可用性和兼容性的判斷。該儀器具有許多先進功能 如：RMS觸發，低/中頻瞬變，通道間的交叉觸發。通道間的交叉觸發能演示電源健在設備如UPS等是否能正確運行。 在設備維護和啟動過程中，通過觀察實時讀數使用戶及時制定實際結果，在測試過程中，可用來微調設備。

故障發現與排除

MAVOWATT系列產品獨具的“報告卡”, 能在測試現場提供及時的電能質量測量結果。廣泛的電能質量監視數據被收，分析和用不同種類的色碼列成表格。故障以紅色標示出來，能很快找到，通過簡單地觸摸屏幕上的圖形，就能層層深入地讀取更詳細的故障信息，從而精確地找出引起電能質量問題的根本原因并將之排除。

設備性能測試

微報告功能幫助用戶快速便捷的在設備上生成精簡的測試報告，匯總任意界面下用戶快照的數據。通過點擊照相按鈕，一張bmp格式的文件會保存并記錄當前界面顯示的內容，該文件同時被添加到微報告中。微報告以xml格式儲存在設備上，后續可上傳至PC電腦、平板電腦、智能手機等終端。上傳成功后用戶可通過瀏覽器進行瀏覽并進行自行編輯及制作報表。

MAVOWATT l 240

■ 增加Wi-Fi通訊接口，更靈活多樣的獲取數據方式

■ 更完整的記錄事件觸發前/后波形數據，錄波提升至10000次周期波

■ 專家應答分析模塊：電壓跌落方向判斷，基于功率因數修正的切換峰值分析及電機質量分析

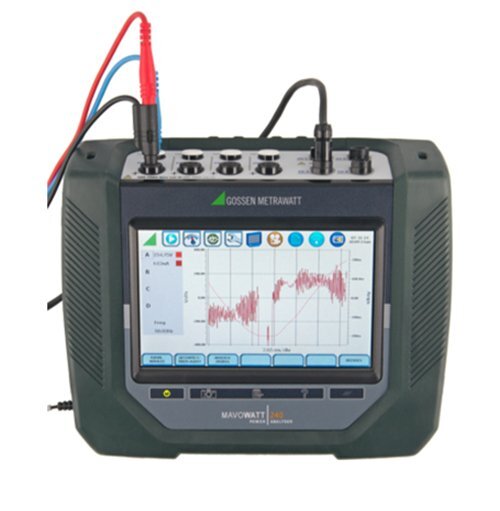

完整錄波

MAVOWATT 240在捕捉電能質量事件時可以更詳細的波形數據展現事件發生時的電壓電流狀態，高達10000次的錄波可以最大限度記錄實時波形情況，用于DV7軟件可以放大至采樣點的數值，測量工具可以精確測量出波形異常點的數值變化情況

浪涌

馬達啟動，變壓器通電，斷路器跳閘和后備發電機啟用都會帶來浪涌，這就要求擴大對逐個周期數據的記錄，以確保正確的操作和判斷浪涌對其他設備的影響。Mavowatt 240功能優于其他電能監視儀表，通過基于電流RMS觸發和峰閾值交叉來優化設備運行和延長重要設備的使用壽命。

故障記錄

MAVOWATT 240簡單故障記錄模式具有在設備的電源基本結構中，對電氣故障快速偵測和識別功能，MAVOWATT 240能對故障的幅值和持續時間進行特 性化描述從而幫助指出故障的根源，這些描述信息包括電壓和電流的頻率穩定度，功率流和諧波，也突顯了MAVOWATT 240的診斷能力。
