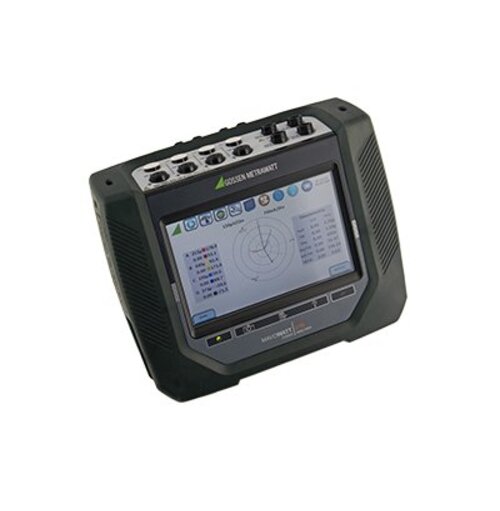

电能质量测量设备 MAVOWATT 2XX系列

便携式仪器，用于综合电能质量，能源和需求分析，适合在1000V CAT III和600VCAT IV环境中进行测量。

安全，直观，灵活地分析电能质量以及功率能耗需求

产品应用

电能质量测试– 高效安全，保障电网清洁

MAVOWATT系列电能质量分析仪用于监控，分析和记录公共电网系统和工业用电中的电能质量参数。

我们在MAVOWATT系列产品的开发过程中，非常重视安全的操作，多种通信接口选项，众多的记录和报告生成功能以及更高的采样率和更高的测量分辨率。

MAVOWATT电能质量分析仪已细分为四种不同的性能等级，从高性价比的A级入门款，到拥有超强功能的旗舰机型，您可以获得与您的测量任务好的匹配的解决方案。

在这些创新产品的帮助下，可以获得所有和电能质量相关的测量数据，这对于供电质量意义重大。电网扰动和电能质量事件可以根据不同的测试标准轻松的标记，生成国际和国内标准报告 - 为可持续优化供电质量打下的好基础。

电能质量测试仪技术参数

完全满足 IEC 61000-4-30 标准的 “CLASS A” 级产品

电能质量测试仪DRANVIEW 7软件

业界L先的电能质量分析软件 – 简单, 友好, 专业

■ 直观的操作，包括具有Office外观的现代用户界面和可自定义 的工具栏

■ 极高的性能：借助64位处理器，可以快速处理大量数据

■ 专业定制的个性化自动报告数学公式选项，用于各种测量值记 算，例如对地漏电流或差值电流

■ 多站点分析，计算和记录来自不同设备的多达 16 个同步数据 记录

■ 由于支持 PQDIF，Comtrade，CSV 和其他数据格式，兼容其它厂家的测试数据

■ 用于修复测量数据（时间戳，极性反转）的救援套件，无需重新到现场记录测量值

电能质量测试仪界面介绍

启动电流测量电

电能质量事件的详细图形化显示

电能质量测试仪Mavowatt产品特色

■ 满足IEC 61000-4-30: Class A(2008)级精度的革新性产品
■ 每周期512次采样率，便于抓取瞬间电压电流事件
■ 7” WVGA超大彩色触摸屏，引导式操作
■ 强大的谐波分析能力，电压及电流谐波分别可达127次及63次
■ 单文件存储最大可达4G
■ 4 通道电压差分1000Vrms CATIII输入

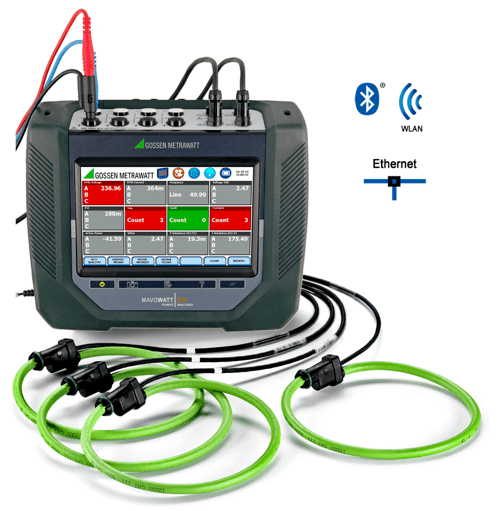

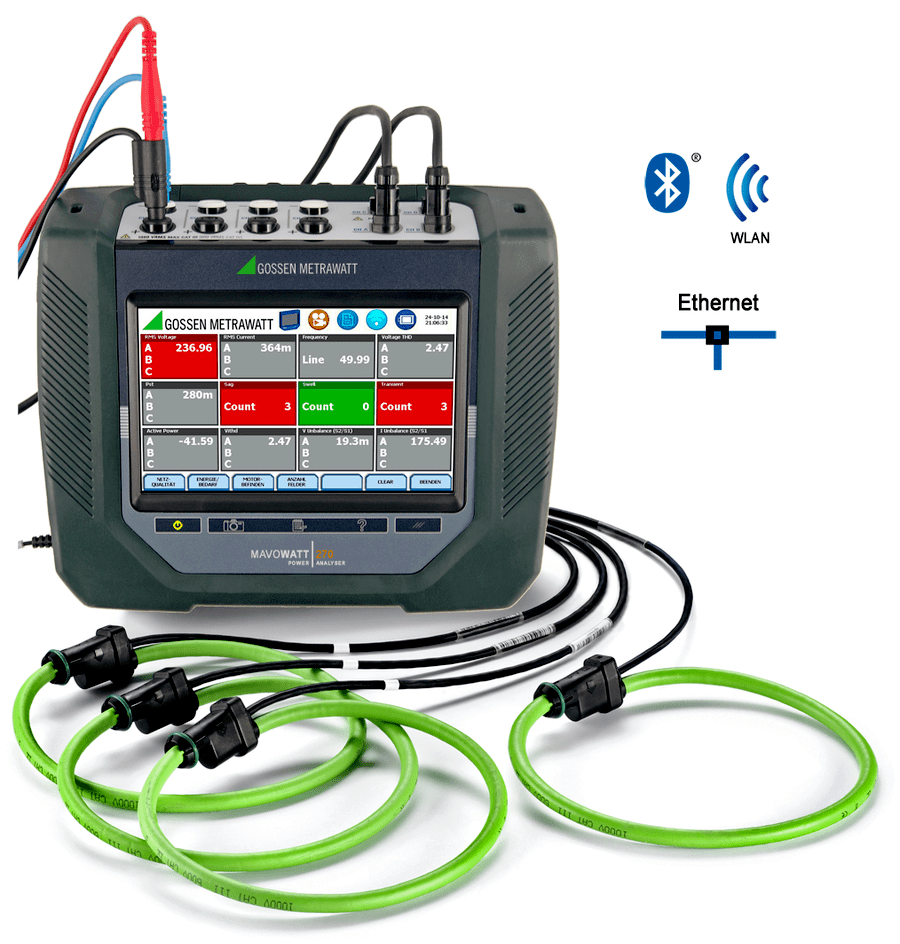

■ 多种的通讯接口(以太网/USB/蓝牙等)，支持用户通过手机、平板电脑等设     备远程浏览数据并调整设置

设备性能测试
在新设备安装前，使用MAVOWATT系 列产品能简化对该设备功率可用性和兼 容性的判断。该仪器具有许多先进功能 如：RMS触发，低/中频瞬变，通道间的 交叉触发。通道间的交叉触发能演示电 源健在设备如UPS等是否能正确运行。 在设备维护和启动过程中，通过观察实 时读数使用户及时制定实际结果，在测 试过程中，可用来微调设备。

故障发现与排除

MAVOWATT系列产品独具的“报告卡”, 能在测试现场提供及时的电能质量测量结 果。广泛的电能质量监视数据被收，分析 和用不同种类的色码列成表格。故障以红 色标示出来，能很快找到，通过简单地触 摸屏幕上的图形，就能层层深入地读取更 详细的故障信息，从而精确地找出引起电 能质量问题的根本原因并将之排除。

设备性能测试

微报告功能帮助用户快速便捷的在设 备上生成精简的测试报告，汇总任意 界面下用户快照的数据。通过点击照 相按钮，一张bmp格式的文件会保存 并记录当前界面显示的内容，该文件 同时被添加到微报告中。微报告以 xml格式储存在设备上，后续可上传 至PC电脑、平板电脑、智能手机等终 端。上传成功后用户可通过浏览器进 行浏览并进行自行编辑及制作报表。

MAVOWATT l 270-400

■ 高速瞬态变化测量，采样间隔IMS并记录波形数 据用于遵从IEE1459标准畸变和不平衡系统分析

■ 扩展的供电网分析功能

■ 瞬态事件特性描述功能

■ 矢量/算数参数测量

■ 400Hz信号测量

快速瞬变捕捉

MAVOWATT 270-400使用数字化的高速采 样器来捕捉和分析微秒宽的瞬变，瞬 变通常是由快速切换的电路，医疗诊 断设备，电容器切换，闪电，变压器 通电和负荷平移产生的，瞬变被详细 的刻画可用于对它的进一步分析。 MAVOWATT 270-400有捕捉完全的电能质 量波谱的能力，从而提供瞬变全范围显示。

负荷畸变与不平衡

现在，需矫正电源叠加的其他非线性负 荷，已经从占美国负荷总量的25%增加 到了超过65%。这些负荷只在部分波形 上吸收电流，从而导致了电流畸变。这 些畸变会严重地降低类似马达和变压器 的额定值，导致过热而缩短设备的使用 寿命。MAVOWATT 270能测量在 IEEE1459标准中要求的所有算法，矢量和频率参数，从而评估畸变和修复负荷平衡性。
