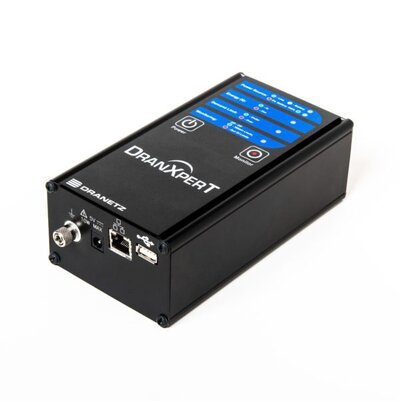

DranXperT便携式功耗记录仪是一种新的便携式，低成本，功率记录仪和电能质量测量仪器。DranXperT便携式功耗记录仪是两种产品的综合体:精确，3相，双向功率/能量记录仪具有1/2周期分辨率的电能质量检测器，用于识别和记录常见的电能质量问题，如跌落/下降、中断以及电流变化。
DranXperT便携式功耗记录仪可以测量您期望的所有功率参数，如W、VA、VAR、PF、需量和能耗。作为一种双向功率计，用于分布式能源和新能源。, DranXperT便携式功耗记录仪的测量是首屈一指的，还包括电能质量监控功能。电能质量问题，如跌落，中断可以用IEC 61000-4-30 1/2周期分辨率检测，并使用IEEE 519-2014/IEC 61000-4-7技术计算谐波。
DranXperT便携式功耗记录仪包括免费的、无需License的Dran-View XP软件、一个web浏览器用户界面和强大的远程通信功能，可用于几乎任何便携式或临时电源监控应用场所。使用所提供的以太网通讯接口直接将您的计算机连接到DranXperT，或连接到任何本地/私人/公司网络，甚至远程通信的Internet。在任何个人电脑、平板电脑或智能手机上的网页浏览器，可以配置仪表记录和实时数据审查。数据很容易通过USB驱动器或通过网络浏览器下载到你的PC上进行分析。
在这个价格点上，没有任何其他产品可以达到这样的高水平的性能，一个完整的双向能量/功率表和电能质量监控功能。
☆ 功率/能量记录仪和电能质量干扰/事件监测仪
☆ 3个电压通道—直接测量值高达600Vrms，CATIII
☆ 4个电流通道—0.333Vrms的电流输入，兼容Dranetz柔性、卡扣型或任何行业标准0.333VrmsCT（UL认证）
☆ 测量参数-V、I、W(P)、VA(S)、VAR(Q)、PF、需求量、能耗等
☆ 电能质量监测仪-检测和记录RMS暂降/下降、骤升、电流变化的趋势，采用IEC61000-4-30 1/2周波方法
☆ 谐波测量和记录-Vthd，Ithd。使用IEEE519-2014/IEC61000-4-7的方法进行的测量

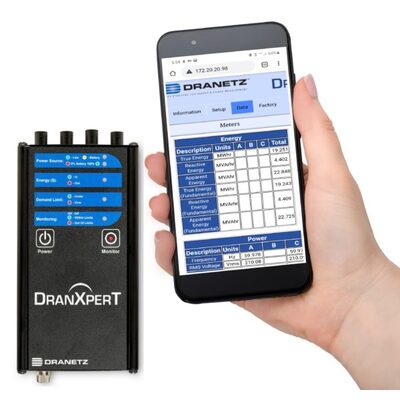

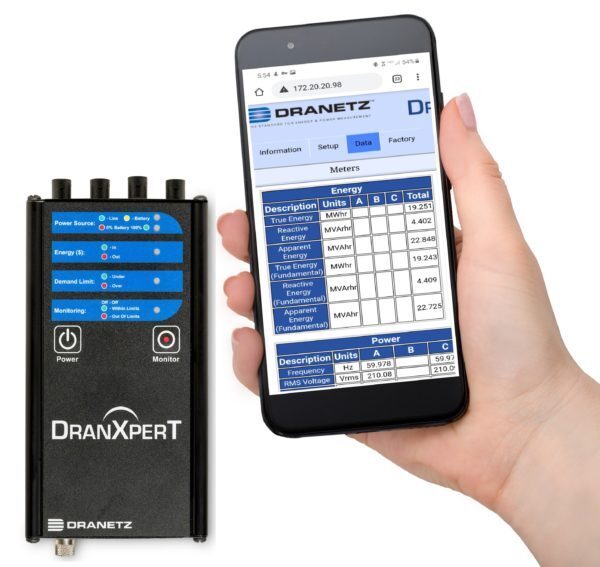

☆ Web浏览器接口的实时仪表，设置和数据传输
☆ W美的NEC220.87负荷研究，请参见我们的应用文档
☆ 免费的，无需License的Dran-ViewXP软件的分析和报告
☆ 7小时电池运行时间，同级别表现优异。

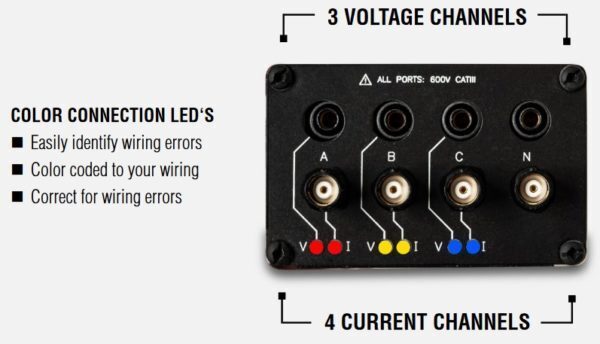

☆ 自动接线验证-LED指示接线错误
☆ 以太网、USB通信
☆ Modbus, Bacne
☆ 符合UL和CE的要求
☆ 3年的保修期
☆ 采样频率：32ksps（记录和实时采样），每周期128个样本（周期波形快照采样）
☆ 长期记录间隔：用户可选择（最小间隔1秒）
☆ 快照速率：用户可选择（最小间隔60秒）
☆ 需求量间隔存储速率：用户可选择（1min至1440min）
☆ 暂降/下降、骤升限值触发分辨率：1个周波（使用IEC61000-4-30 S类方法）
☆ 面板指示灯：用于监控打开/关闭、能量流向、电能质量事件指示灯、电池充电/状态、接线状态的RGB指示灯
☆ 存储容量：8GB
3路电压：
☆ 测量范围：90至600VrmsCATIII
☆ 精度：90Vrms到600Vrms=±0.1%，<90Vrms=0.5%

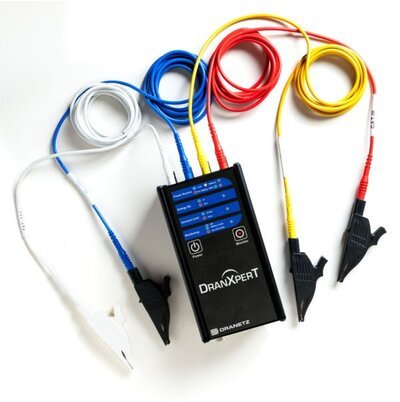

☆ 连接：4个安全香蕉电压输入-3相电压和1个中性点/参考点
4路电流:
☆ 输入：0.333Vrms全量程
☆ 精度：±0.1%+探针
☆ 连接方式：BNC
☆ 范围：50Hz=45Hz至55Hz，60Hz=55Hz至65Hz
☆ 精度：50/60Hz：±0.001Hz
☆ 有功能量(P)：0.1%
☆ 无功能量(Q)：0.1%
☆ 视在能量(S)：0.1%
☆ 基本有功能量(P)：0.2%
☆ 基本无功能量(Q)：0.2%
☆ 基本视在能量(S)：0.2%
☆ 需求量：0.2%
☆ 有功功率(P)：0.2%
☆ 无功功率(Q)：0.2%
☆ 视在功率（S：0.2%
☆ 基本有功功率(P)：0.2%
☆ 基本无功功率(Q)：0.2%
☆ 基本视在功率(S)：0.2%
☆ 功率系数(PF)：±0.001%
☆ 暂降/下降、骤升限值触发分辨率：1个周波
☆ 周期波形快照：1个周波
☆ Vthd：±5%对于V≥10%Vnom
☆ Ithd：±5%为I≥10%Inom+传感器误差
☆ 单相
☆ 分裂相位
☆ 三相星型
☆ 三相角型-2个探头
☆ 三相角型-3个探头
线路电源供应
☆ 工作范围：90至264VAC，47至63Hz
☆ 耗电量：最大15W
☆ 线路线/插头：本地化，取决于国家。美国，欧盟，英国，澳大利亚都有
内部电池
☆ 可充电锂离子电池组（UL认证）
☆ 运行时间：7小时（典型时间）
☆ 充电时间：15小时（典型时间）
☆ 以太网
☆ USB
☆ 协议：Modbus、Bacnet
机械特性
☆ 重量：1.4磅。(0.64Kg)
☆ 尺寸：3.5英寸宽x2.2英寸高x7.4英寸长（6.4厘米x8.9厘米x18.8厘米）
☆ 材料：铝制材料
☆ 接口保护等级：IP50（垂直位置）
☆ 储存温度：5至131°F（-15至+55°C）
☆ 工作温度：32至113°F（0至+45°C）
☆ 湿度：5%至95%不冷凝
☆ 海拔：最大高度为6560英尺（2000m）（根据EN61010-1）
UL
☆ En61010-1
☆ 供电电源：电气安装CAT二类，污染二级
☆ 测量输入：电气安装CAT三类，污染等级二级
CE
☆ En61326
☆ CISPR 11
☆ EN 6100042、6100043、6100044、6100045、6100046
DranXperT Package Ordering Information
Flex CT Packages
DXPT-F500-16PKG-xx: 500A, 16” Flex CT package
DXPT-F1500-16PKG-xx: 1500A, 16” Flex CT package
DXPT-F3000-16PKG-xx: 3000A, 16” Flex CT package
DXPT-F500-24PKG-xx: 500A, 24” Flex CT package
DXPT-F1500-24PKG-xx: 1500A, 24” Flex CT package
DXPT-F3000-24PKG-xx: 3000A, 24” Flex CT package
DXPT-F500-36PKG-xx: 500A, 36” Flex CT package
DXPT-F1500-36PKG-xx: 1500A, 36” Flex CT package
DXPT-F3000-36PKG-xx: 3000A, 36” Flex CT package
xx: Enter line cord code: US, EU, UK, AU (Australia)

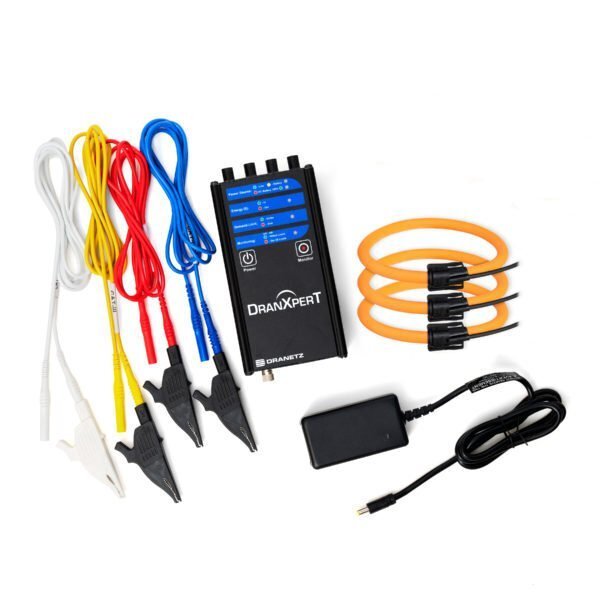

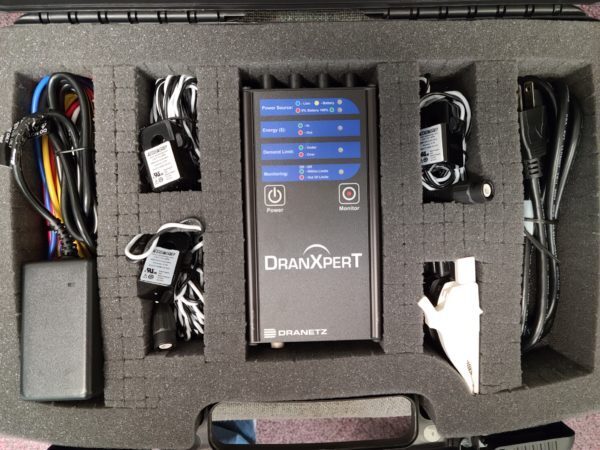

Each package includes: DranXperT, (3) CT’s, voltage cables/clips, carry case, Dran-View XP software (free download), line cord
Hinged CT Packages
DXPT-H5APKG-xx: 5A CT package
DXPT-H20APKG-xx: 20A CT package
DXPT-H50APKG-xx: 50A CT package
DXPT-H100APKG-xx: 100A CT package
DXPT-H600APKG-xx: 600A CT package
xx: Enter line cord code: US, EU, UK, AU (Australia)
Each package includes: DranXperT, (3) CT’s, voltage cables/clips, carry case, Dran-View XP software (free download), line cord
Optional Flex CT’s – ± 1% amplitude, ±1° phase error, 50/60Hz, 10%-1 of probe range
16″ Flex CT’s
FLEX-3000A-16: 300-3000A
FLEX-1500A-16: 150-1500A
FLEX-500A-16: 50-500A
24″ Flex CT’s
FLEX-3000A-24: 300-3000A
FLEX-1500A-24: 150-1500A
FLEX-500A-24: 50-500A
36″ Flex CT’s
FLEX-3000A-36: 300-3000A
FLEX-1500A-36: 150-1500A
FLEX-500A-36: 50-500A
Optional Hinged CT’s – 600V CAT III, Freq range: 50 – 1Khz
CT-H-5A: 5A, 0.5%, hinged split core, 0.4″ window
CT-H-20A: 20A, 0.5%, hinged split core, 0.4″ window
CT-H-50A: 50A, 0.5%, hinged split core, 0.4″ window
CT-H-100A: 100A, 0.5%, hinged split core, 1.0″ window
CT-H-600A: 600A, 0.5%, hinged split core, 1.38″ window
备注
☆ DranXpertCT与其他Dranetz产品不兼容
☆ DranXpert与其他Dranetz产品所使用的CT不兼容
☆ 仅选择333mV输出的CT以用于DranXperT
DranXperT几乎可以在任何本地或远程电源监控应用场合中，包括：
☆ 能源部审计
☆ 需求侧管理
☆ 基本的电能质量调查
☆ NEC220.87负荷监测
☆ 检查计量情况
☆ 二次计量
☆ 租户计量表
☆ 新能源生产和DER集成
☆ 能源成本分配
☆ 负荷分析
☆ 功率因数的研究
☆ 住宅应用，包括能源使用和电能质量检测
☆ 电力设施
☆ 商业的
☆ 工业的
☆ 生产制造
☆ 电气承包商
☆ 物业管理和房地产
☆ 石化
☆ 医院和医疗保健部门
☆ 租赁公司
