多路无线电流采集模块 EnergyMID PME

PME(功率-监测-能量)选件通过收集关于能量分配或单个负载消耗的附加信息，将测量主机的功能从SINEAXAM，SINEAX DM5000.CENTRAXCU 或LINAX PQ系列扩展到实际的能量管理中心。这种可扩展的解决方案使得时间功率流动透明，从而为综合能源管理奠定了基础。它通常用在分配能量的地方，例如在配电站或工业厂房或建筑群的供应中。基于罗氏线圈的无线电模块用作电流传感器，由电池或通过USB-C供电。

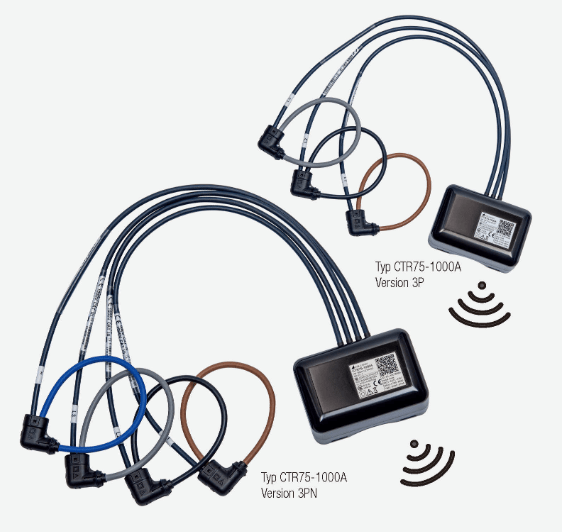

最多100路电流，PME传感器具有 3或 4个线圈，无需任何额外的接线工作就可以可靠地记录数据(AES-128加密)。

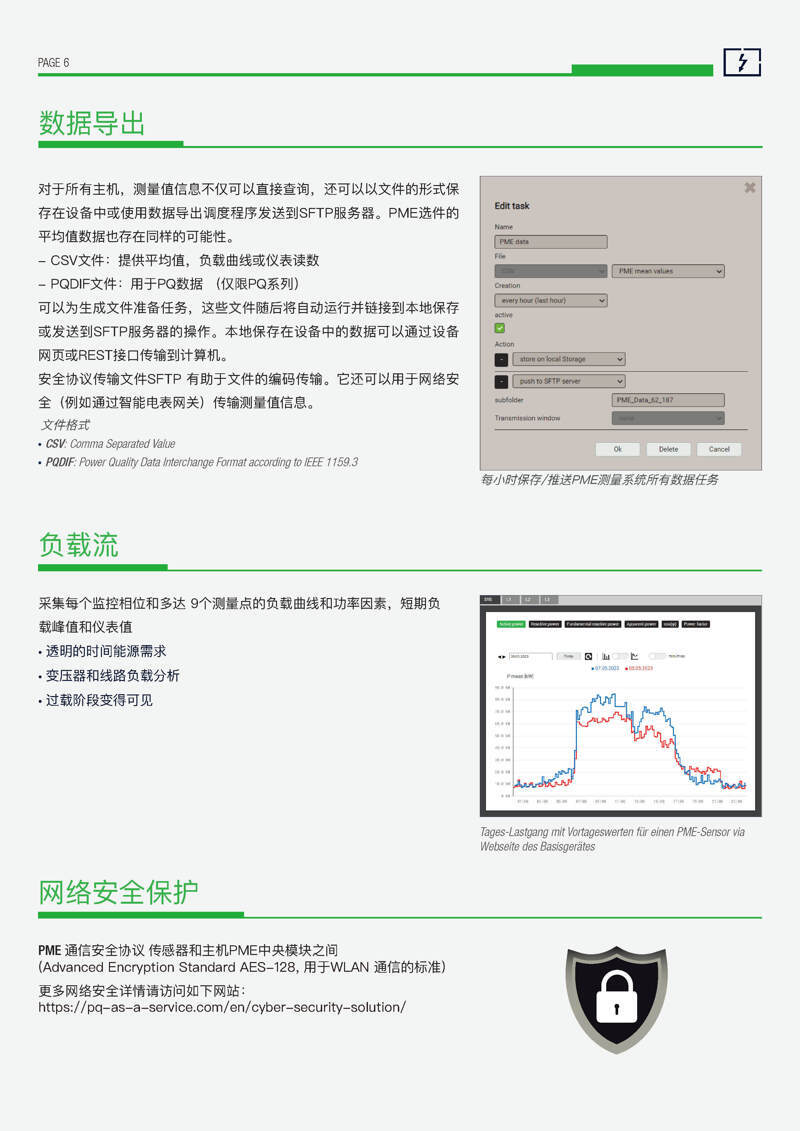

每秒一次，不仅可以确定电流值，而且由于与主机的电压测量同步，可以导出综合性能数据和平均负载，负载曲线数据和电能表值，这些数据也作为时间序列存储在设备中。借助无线传感器确定的数据可以通过主机的通信接口集中访问。此外，还支持通过CSV文件将平均数据自动导出到SFTP服务器。防冲突侦测功能允许在同一位置使用多达 5个PME系统，最多 500路电流通道。

应用示例

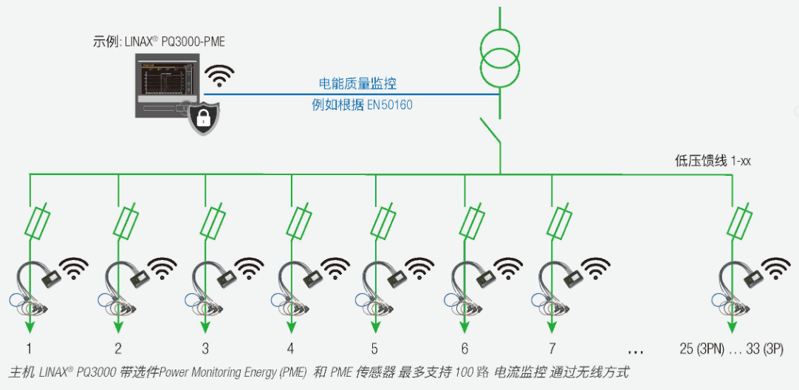

在下图中，在变电站变压器的二次侧监控电能质量。能量分配系统使用PME传感器测量。这样，可以确定何时有多少电流流过哪个馈线中的电缆，有功和无功功率是多少，以及能量在各个馈线中实际流向哪个方向。

安装和运行条件

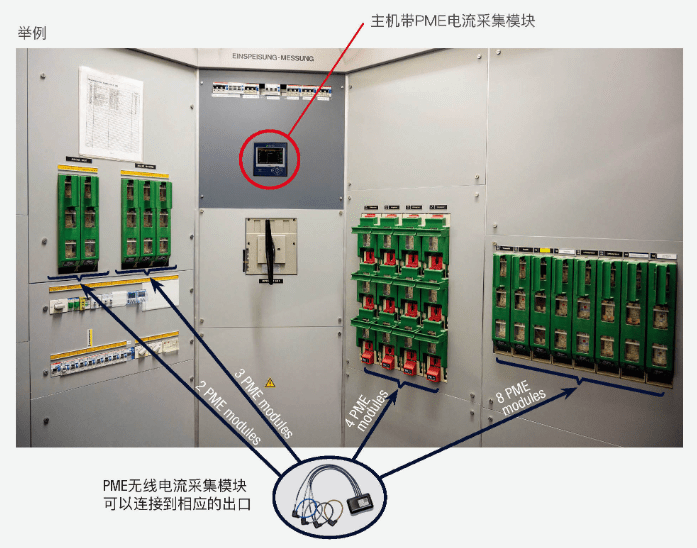

主机和无线传感器通常安装在控制柜或配电柜中，一般安装在输入或输出线路的电缆上。主机和无线传感器之间的距离设计为 10米的距离。这样，在需要更换电池之前，无线电电量可以保持在较低水平，传感器的运行时间可以保持较长(一般可达 10年)。

在调试期间，传感器和主机相连，可通过扫描二维码进行传感器注册。通过优化调整传输功率和设置传感器查询的频率，可以适应当地现场条件。目的是尽可能延长电池寿命实现可靠的通信。

通信

· 无线电频率 2.4GHz,10米传输距离

· 通过二维码注册传感器实现快速调试

· 电池供电(使用寿命最长 10年)或USB-C

· 通过主机访问(PME 中央)

传感器安装

· 打开传感器外壳放入电池或通过USB-C供电

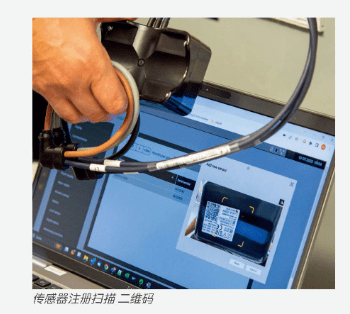

· 通过扫描传感器铭牌上的二维码或输入安装码，通过访问主机网页注册传感器

· 将传感器分配给测量系统

· 为测量系统指定名称和系统类型

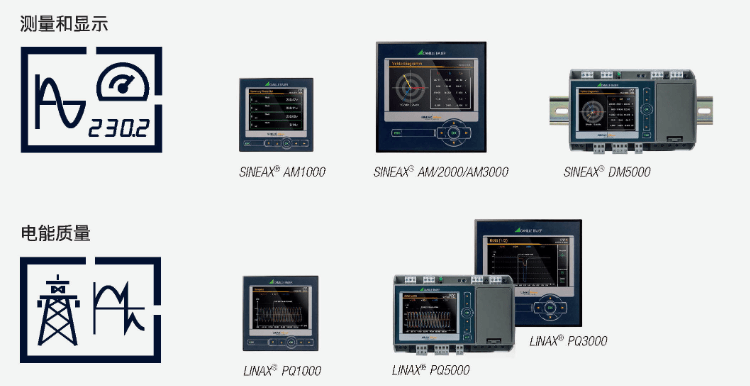

PME 系统可用于如下设备主机

PME选件是SINEAX AM,SINEAX DM5000,CENTRAXCU和LINAXPQ系列主机的扩展功能，PME系统始终独立于主机的其他附件功能。主机的选择允许用户根据自己的个性化需求调整测量解决方案。例如，可以选择PQ系列的主机功能来评估电能质量的合规性。

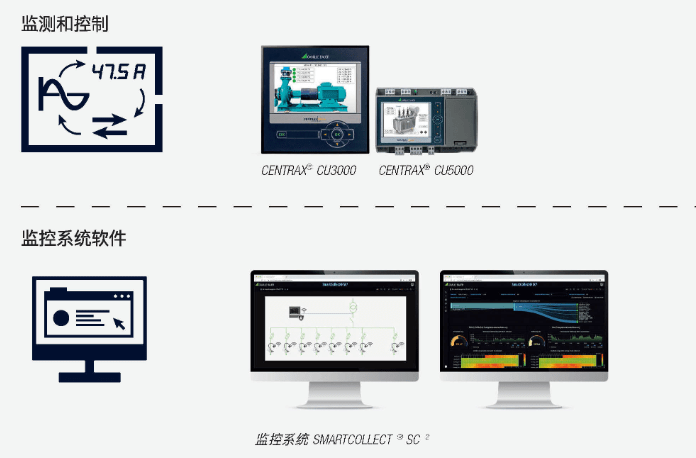

如果需要对数据进行预处理或现场控制，或者如果要通过MODBUS连接其他测量设备，那么CU系列主机更有意义。即使是AMX000，作为简单的主机版本，也可以全面监控馈线的状态，根据PQ标准记录电压扰动事件并检测故障电流。

多路无线电流采集模块 EnergyMID PME选件技术参数
